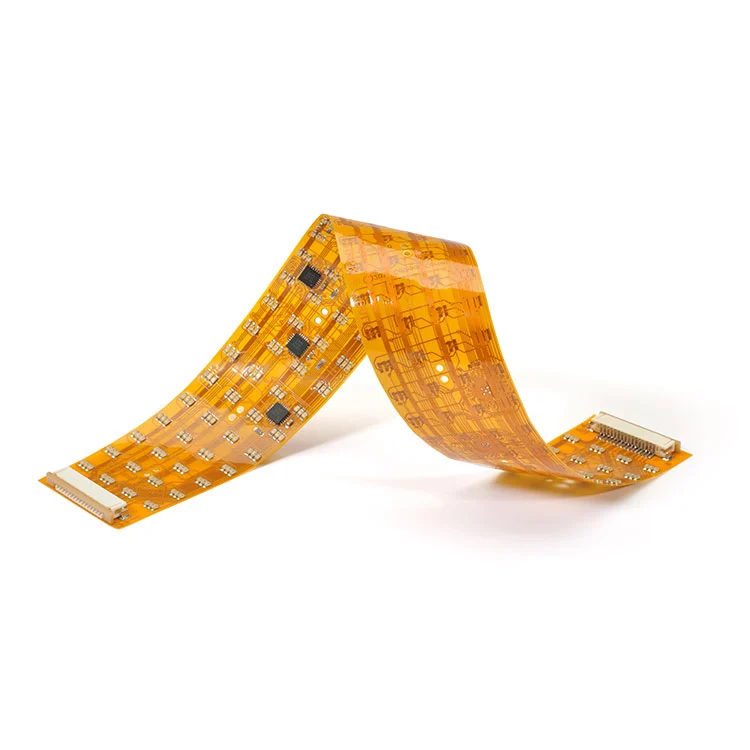

Dans le monde de l'électronique à évolution rapide d'aujourd'hui, la possibilité de mélanger plusieurs technologies de PCB - rigides, flexibles, rigides-flex - dans une seule solution intégrée est devenue critique.Assemblage de PCB mixtegagne une importance car elle permet:
Conception compacte et légère: fusionne des substrats rigides et flexibles pour les facteurs de forme d'économie d'espace.
Durabilité et fiabilité améliorées: les couches flexibles absorbent la contrainte mécanique, réduisant la défaillance.
CONTENCE: combine les processus pour réduire les étapes d'assemblage, l'approvisionnement et les stocks.
Les tendances de recherche Google actuelles révèlent une forte demande de termes comme «services d'assemblage de PCB mixtes», «assemblage PCB rigide-flex» et «Flex to Rigid PCB Intégration». En structurant cet article autour de la requête centrale - «Qu'est-ce qui rend l'assemblage de PCB mixte indispensable pour l'électronique d'aujourd'hui?» - Nous nous alignons étroitement avec l'intention de recherche utilisateur et des sujets tendance.
Vous trouverez ci-dessous un aperçu consolidé (sous forme de tableau) offrant un instantané détaillé de spécifications d'assemblage de PCB mixtes. Cela démontre notre professionnalisme et notre clarté.
| Fonctionnalité | Spécification / description |
|---|---|
| Types de substrat | Couches FR-4 rigides, couches Flex Polyimide, configurations rigides-flex |
| Nombre de couches | Jusqu'à 20 couches (mélange de rigide + flex); pile typique: rigide 6-8 + flex 2-4 |
| Trace / espace minimum | Rigide: 4 mil / 4 mil; Flex: 3 mil / 3 mil |
| Via les types | Vias à piste (THV), microvias (diamètre ≥ 50 µm), enterré et vias aveugles |
| Épaisseur de cuivre | 1 oz (typique); jusqu'à 3 oz de cuivre plus lourd pour les segments flexibles à courant élevé |
| Rayon Flex Bend | ≥ 10 × épaisseur, standard: rayon de virage ≥ 0,5 mm pour épaisseur de flexion de 0,05 mm |
| Masque de soudure | Masque soudent flexible pour les zones flexibles, masque rigide pour FR-4; transition sans couture |
| Composants d'assemblage | Composants SMT / Tht à montage en surface, au trou à travers,; Les zones flexibles peuvent inclure des raidisseurs |
| Gestion thermique | Plans de cuivre intégrés et vias thermiques pour gérer les zones de hotspot |
| Normes de qualité | IPC-6013 (FLEX), IPC-6012 (Rigid), IPC-6018 (Rigid-FLEX), IPC-A-600 Classe 2; ROHS / RECHET |
Quelles sont les considérations de conception et de processus les plus critiques lors de la planification d'un ensemble de PCB mixte?
Compatibilité des matériaux et planification de la pile
L'interaction entre FR-4 rigide et les couches de polyimide flexible doit être soigneusement conçue pour éviter la délamination pendant la flexion. Le contrôle du coefficient de dilatation thermique (CTE) entre les couches assure une fiabilité à long terme à travers les cycles thermiques.
Trace et via l'intégrité dans les zones flexibles
Les zones flexibles exigent des tolérances plus strictes: couches de cuivre plus minces, trace / espace contrôlée et optimisée via la conception (par exemple les microvias remplis et plaqués) pour résister à la fatigue de la flexion.
Rayon de pliage, vie flexible et contrainte mécanique
La spécification des rayons de courbure appropriés (≥ 10 × épaisseur) et la réalisation de tests de vie flexible dans des conditions dynamiques prévues garantissent que les sections flexibles supportent le mouvement opérationnel.
Intégration du raidisseur pour l'assemblage des composants
Les raidisseurs temporaires ou permanents (par exemple, les feuilles FR-4 ou le polyimide à dos d'adhésif) sont souvent utilisés pour simuler un support rigide pendant l'assemblage SMT / THT sur les zones flexibles, garantissant un placement et un soudage précis, puis retirés si nécessaire.
Routage thermique et signal
Les PCB mélangés combinent souvent les circuits de haute puissance ou RF. Thermal approprié via des réseaux et des plans de terre, associés à une affectation minutieuse de la couche, maintenir l'intégrité du signal et la dissipation de la chaleur.
Fabriabilité et compromis de coûts
Complexité équilibrée par rapport au coût: augmentation du nombre de couches, microvias ou cuivre lourd augmente le prix. Les premiers examens DFM (conception pour la fabrication) sont essentiels pour valider la faisabilité et la rentabilité.
Capacités de test et d'inspection
Les conceptions mixtes peuvent limiter les AOI ou les radiographies standard; Des luminaires personnalisés, des gabarits de test flexibles ou des tests de sonde de vol peuvent être nécessaires pour valider la connectivité et le placement des composants.
Q1: À quoi sert l'assemblage de PCB mixte?
A1: Il est utilisé lorsque des solutions rigides sont à court - comme les appareils portables, les appareils pliables, les implants médicaux, les réseaux de capteurs aérospatiaux - toute une application exigeant la flexibilité, la compacité et la fiabilité.
Q2: Comment pouvez-vous assurer la fiabilité entre les transitions flexibles-rigides?
A2: Grâce à une conception de pile soigneuse (CTE correspondant), des rayons de courbure contrôlés, de l'époxy ou une liaison adhésive dans les zones de transition, appropriés via le placage et les tests sous des cycles mécaniques simulés.
L'assemblage de PCB mixte est à l'avant-garde de la conception de l'électronique moderne - élaborant une intégration inégalée des technologies rigides et flexibles. La clé réside dans la planification méticuleuse de la pile, la trace / via la précision, les tests de flexion mécanique, l'analyse DFM et le QA rigoureux pour assurer la viabilité des performances et des coûts.
Lorsqu'il est effectué correctement - détendant des règles de conception d'experts, des matériaux robustes et une fabrication précise - l'assemblage de PCB mixé débloque de nouveaux produits de nouveaux produits dans les appareils portables avancés, médicaux, aérospatiaux, automobiles et consommateurs.
