Pourquoi choisir HDI PCB comme catalyseur de l'électronique miniaturisée haute performance ?

La poussée incessante vers des appareils électroniques plus petits, plus rapides et plus puissants a entraîné une innovation significative dans la technologie des cartes de circuits imprimés. Les PCB d'interconnexion haute densité (HDI) sont devenus la base de l'électronique la plus avancée d'aujourd'hui, des smartphones et appareils portables aux systèmes de sécurité automobile et aux implants médicaux. Nous examinons ce qui faitPCB HDIest différent des cartes conventionnelles, les technologies clés impliquées et commentFanwayLes capacités de fabrication de soutiennent la production de ces cartes complexes et de haute fiabilité. Nous explorons les considérations de conception, les choix de matériaux et les normes de qualité qui définissent la fabrication HDI moderne.

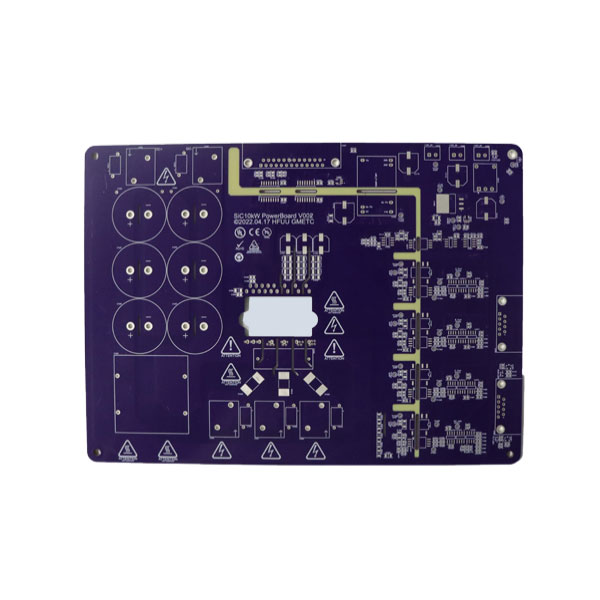

HDI PCB

L'évolution de la technologie des PCB

Le circuit imprimé constitue la base de presque tous les appareils électroniques. À mesure que les appareils sont devenus plus puissants et plus compacts, les exigences imposées aux PCB ont considérablement augmenté. Les PCB standards avec des composants traversants et des traces plus larges ne suffisent plus pour de nombreuses applications modernes. Le besoin d'une densité de composants plus élevée, de vitesses de signal plus rapides et de facteurs de forme réduits a conduit à l'adoption de la technologie d'interconnexion haute densité.

Les PCB HDI atteignent une plus grande densité de câblage par unité de surface grâce à une combinaison de lignes et d'espaces plus fins, de vias plus petits et de densités de plages de connexion plus élevées. Ces cartes permettent d'intégrer davantage de fonctionnalités dans des espaces plus petits, une exigence pour des applications allant de l'infrastructure de communication 5G aux équipements de diagnostic médical et aux systèmes avancés d'aide à la conduite dans les véhicules.

Technologie Fanwayest un fournisseur de services de fabrication électronique basé en Chine avec plus de 12 ans d'expérience dans la fabrication, l'assemblage et les tests de PCB. La société propose des solutions de bout en bout, depuis la configuration et la conception des PCB jusqu'à la livraison du produit fini. Cet article fournit un aperçu objectif de la technologie HDI PCB, des processus de fabrication impliqués et des capacités qui font de Fanway un partenaire pour les clients nécessitant des solutions d'interconnexion haute densité.


Qu'est-ce qui différencie les PCB HDI ?

Les PCB HDI se distinguent des PCB conventionnels par plusieurs caractéristiques clés qui permettent une densité de composants plus élevée et de meilleures performances électriques.

Largeurs et espaces de trace plus fins

Les cartes HDI peuvent atteindre des largeurs de trace et des espaces aussi petits que 2,5 mil (0,0635 mm), voire moins. Cela permet davantage de routage dans une zone donnée, permettant ainsi de connecter des composants à grand nombre de broches tels que des BGA (Ball Grid Arrays) sans nécessiter plusieurs couches ou cartes surdimensionnées.

Microvias

Contrairement aux vias traversants traditionnels qui traversent toute l'épaisseur de la carte, les microvias sont des vias de petit diamètre (généralement inférieur à 150 μm) qui relient les couches adjacentes. La taille plus petite permet d'avoir plus de vias dans une zone donnée et réduit l'espace consommé par le via lui-même.

Vias aveugles et enterrées

Des vias aveugles relient une couche externe à une couche interne sans pénétrer dans toute la carte. Des vias enterrés relient les couches internes sans atteindre les surfaces externes. Ces types de via permettent des interconnexions plus complexes sans consommer d'espace sur les couches externes.

Matériaux diélectriques plus fins

Les couches isolantes entre les couches de cuivre sont plus fines dans les cartes HDI, contribuant ainsi à réduire l'épaisseur globale de la carte et à améliorer l'intégrité du signal grâce à des chemins de signal plus courts.

Ces fonctionnalités permettent collectivement de réduire considérablement la taille des cartes, parfois jusqu'à 60 % par rapport aux conceptions conventionnelles, tout en maintenant ou en améliorant les performances électriques.


Classeification des PCB HDI et niveaux de complexité

Toutes les cartes HDI ne sont pas égales. La complexité d'une conception HDI est généralement classée par le nombre de couches de construction et les structures de via impliquées.

Classe Structure Complexité Applications typiques
IDH Classe 1 1+N+1 Faible Electronique grand public de base, appareils simples
IDH Classe 2 2+N+2 Moyen Electronique grand public avancée, infodivertissement automobile
IDH Classe 3 3+N+3 Haut Appareils hautes performances, infrastructure 5G, systèmes d'IA
IDH Classe 4 4+N+4 Extrêmement élevé Applications de pointe, packaging de semi-conducteurs

Le « N » dans la notation structurelle représente le nombre de couches centrales. Les cartes plus complexes nécessitent des processus de fabrication plus sophistiqués et un contrôle plus strict des processus.


Capacités de fabrication clés pourPCB HDI

Fanwaya développé des capacités de fabrication pour prendre en charge un large éventail d'exigences HDI en matière de PCB. Le tableau suivant résume les principales fonctionnalités disponibles.

Capacité Gamme
Nombre de couches 1 à 108 couches
Épaisseur du panneau fini 0,2 mm – 10,0 mm
Taille maximale du panneau 610 millimètres × 1200 millimètres
Épaisseur du cuivre fini 0,5 once – 12 onces
Largeur de ligne/espace minimum 2,5 mils / 2,5 mils
Taille minimale du trou fini 0,1 mm
Rapport hauteur/largeur maximum 25:1
Tolérance de contrôle d'impédance ±10%

La société propose également une gamme de finitions de surface, notamment HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP et Gold Fingers, permettant aux clients de sélectionner la finition appropriée à leur application spécifique et à leurs exigences environnementales.


Normes de qualité et de certification

Les PCB HDI sont généralement utilisés dans les applications où la fiabilité est essentielle.Fanwaymaintient plusieurs certifications de qualité qui reflètent son engagement à répondre aux normes internationales.

ISO 9001:2015– Certification du système de gestion de la qualité.

IATF 16949:2016– Norme de gestion de la qualité de l’industrie automobile.

ISO 13485:2016– Certification du système de gestion de la qualité des dispositifs médicaux.

La société adhère également aux normes IPC, notamment IPC-A-600G pour l'acceptabilité des cartes imprimées et IPC-6012 pour les spécifications de performances des PCB rigides. La production de PCB HDI est disponible selon les normes IPC Classe 2 et Classe 3, la Classe 3 représentant le niveau le plus élevé pour les applications critiques.

La conformité environnementale comprend la certification de sécurité UL, la conformité RoHS pour la restriction des substances dangereuses et la conformité chimique REACH.


Foire aux questions

Q : Quelle est la différence entre un PCB standard et un PCB HDI ?

R : Les PCB HDI présentent des largeurs de trace plus fines (jusqu'à 2,5 mil), des vias plus petits (microvias inférieurs à 150 μm) et une densité de plages de connexion plus élevée. Ils permettent des conceptions plus compactes avec une meilleure intégrité du signal par rapport aux PCB standards.

Q : Que sont les microvias et pourquoi sont-ils importants ?

R : Les microvias sont des vias de petit diamètre, généralement inférieur à 150 μm, qui relient les couches adjacentes. Leur taille plus petite permet une densité de routage plus élevée et réduit l'espace consommé par la structure de via.

Q : Quel est le nombre maximum de couches que Fanway peut produire pour les PCB HDI ?

R : Fanway peut produire des PCB HDI avec jusqu'à 108 couches, en fonction des exigences de conception et de la sélection des matériaux.

Q : Quelles certifications Fanway détient-il pour la production de PCB HDI ?

R : Fanway est titulaire des certifications ISO 9001 : 2015, IATF 16949 : 2016 et ISO 13485 : 2016. La société adhère également aux normes IPC et maintient la conformité UL, RoHS et REACH.

Q : Quelles finitions de surface sont disponibles pour les PCB HDI ?

R : Les finitions disponibles incluent HASL (LF), ENIG (Immersion Gold), Immersion Tin, Immersion Silver, OSP et Gold Fingers. Le choix dépend des exigences de soudure de l'application et des conditions environnementales.


Conclusion

PCB HDIla technologie est devenue essentielle pour les appareils électroniques modernes qui nécessitent des fonctionnalités plus élevées dans des formats plus petits. La combinaison de traces plus fines, de microvias et de matériaux avancés permet des conceptions qui ne seraient pas possibles avec la technologie PCB conventionnelle.

Fanway offre un ensemble complet de capacités de fabrication de PCB HDI, avec un nombre de couches allant jusqu'à 108, des largeurs de trace minimales de 2,5 mil et la prise en charge d'une gamme de matériaux haute fréquence et haute vitesse. Les certifications de qualité de l'entreprise, notamment ISO 9001, IATF 16949 et ISO 13485, reflètent son engagement à répondre aux exigences des applications automobiles, médicales et autres applications exigeantes.

Avec des options de prototypage rapide et une analyse DFM gratuite, Fanway fournit une assistance pratique aux clients développant de nouvelles conceptions HDI. Si vous recherchez un partenaire fiable pour votre projet, nous vous invitons àcontactFanwayaujourd'hui. L'équipe technique peut vous fournir des conseils de conception, des recommandations de matériaux et des prix compétitifs adaptés à vos besoins spécifiques. Contactez-nous via le site Web de l'entreprise ou par courrier électronique pour démarrer la conversation.
