De la conception de PCB à la production de masse, le fanway fournit des services de fabrication de PCB à virage rapide en tant que solutions à guichet unique pour répondre aux diverses exigences du projet et accélérer votre délai de marché.

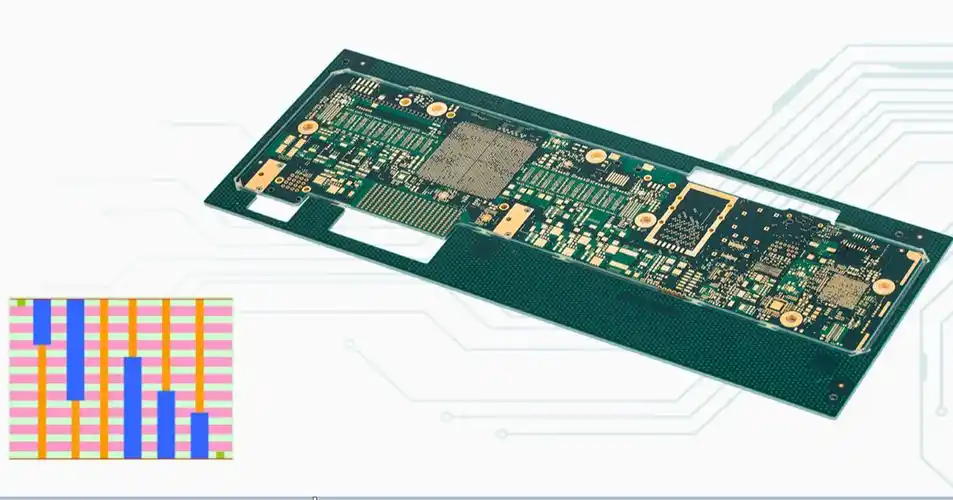

Le PCB HDI (PCB d'interconnexion à haute densité) est un type de carte de circuit imprimé offrant une densité de câblage beaucoup plus élevée par unité de zone par rapport aux PCB traditionnels. La fabrication de PCB HDI est rapidement devenue la solution ultime pour concevoir des dispositifs électroniques plus petits, plus compacts et durables. Les caractéristiques clés comprennent:
Largeurs / espaces de trace plus minces(jusqu'à 3/3 mil) permettant les connexions plus denses dans les zones contraises.
Microvias(généralement <150 μm de diamètre) facilitant les interconnexions de haute densité entre les couches.
Vias aveugles / enterrésConnexion des couches intérieures sans pénétrer les surfaces extérieures, réduisant la taille de la carte jusqu'à 60% tout en améliorant l'intégrité du signal.
Compte de couches élevé(jusqu'à plus de 20 couches) pour prendre en charge des architectures multicouches complexes.
En tant que spécialiste des PCB HDI, la technologie de fanway exploite plus de 12 ans d'expérience dans la fabrication avancée de l'IDH pour fournir des solutions sur mesure pour les industries nécessitant une précision et une fiabilité:
Médical:Appareils implantables, équipement de diagnostic.
Automobile:ADAS, Systèmes de gestion de batterie EV.
Communications 5G:Cartes de serveur à grande vitesse, modules MMWAVE.
Électronique grand public:Smartphones pliables, capteurs IoT miniaturisés.
Le fanway s'engage à être votre fournisseur de PCB HDI de confiance en Chine, combinant des processus certifiés ISO 9001 avec des normes de classe 3 de l'IPC-6012 pour assurer des performances critiques.
Nous avons un système de contrôle de la qualité strict dans la fabrication, nous avons divers tests tels AOI, radiographie, tests électriques, etc. pour inspecter les PCB et les composants garantissant un produit de haute qualité.
Nous avons une chaîne d'approvisionnement stable qui nous permet d'obtenir des matières premières à des coûts inférieurs. Le système de suivi en ligne et la fabrication tout-en-un peuvent nous aider à réduire le coût.
Le système de suivi en ligne nous permet de suivre l'état de votre commande et de mieux contrôler le calendrier de production et de livrer un PCB HDI à temps.
Notre équipe dédiée vous aide du concept à la production.
| Classe technologique | Structure | Complexité | Applications |
| Classe HDI 1 | 1 + n + 1 | Faible | Électronique grand public, appareils simples |
| Classe HDI 2 | 2 + n + 2 | Moyen | Électronique de consommation avancée, automobile |
| Classe HDI 3 | 3 + n + 3 | Haut | Dispositifs haute performance, 5G, systèmes d'IA |
| Classe HDI 4 | 4 + n + 4 | Extrêmement élevé | Applications de pointe, semi-conducteur |
| Nombre de couches | 1-108L |
| Épaisseur de planche de finition | 0,2 mm-10,0 mm |
| Taille du panneau maximum | 610 mm * 1200 mm |
| Terminer l'épaisseur du cuivre | 0,5oz-12 oz |
| Largeur de ligne min | 2,5 mil / 2,5mil |
| Taille du trou de finition min | 0,1 mm |
| Ratio d'aspect maximum | 25: 1 |
| Tolérance au contrôle de l'impédance | +/- 10% |
| Finitions de surface | Hasl (LF), ENLG, LMMERSION TIN, LMMERSION Silver, Golden Finger, Full Board avec placage en or dur, OSP, ENEPLG |
| Matériels: | FR-4 TG150 / TG170, Rogers, Arlon, Taconic, TUC TU-872 SLK, TU-883, Panasonic M6 / M7, Bergguist, etc. |

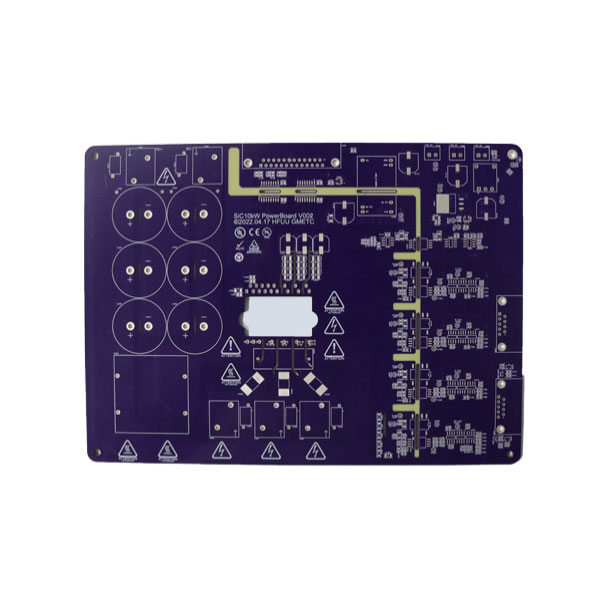

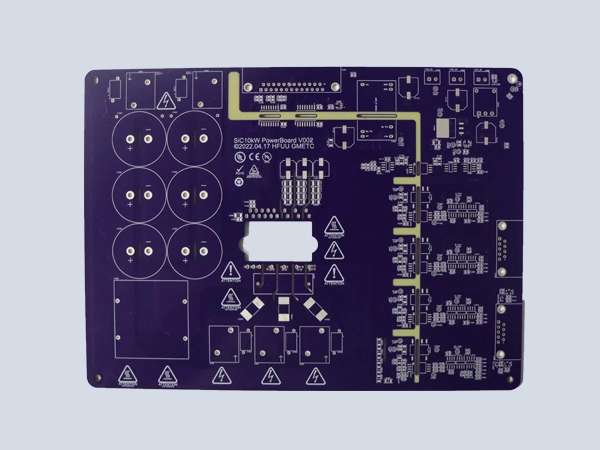

PCB photoélectrique à LED 6L avec HDI en 1 étape

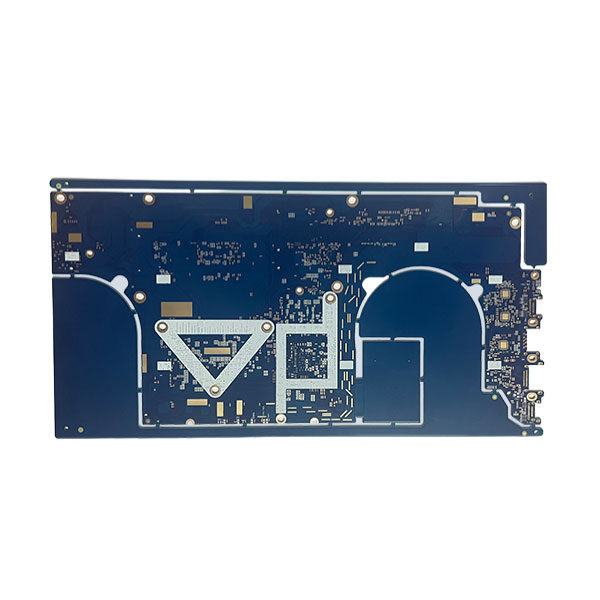

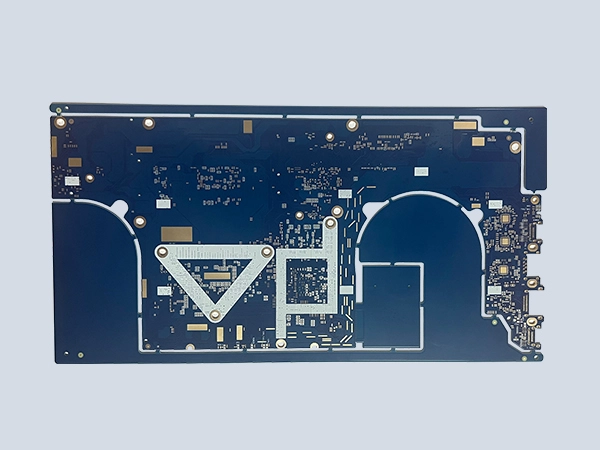

Carte mère d'ordinateur portable 8L avec HDI en 2 étapes

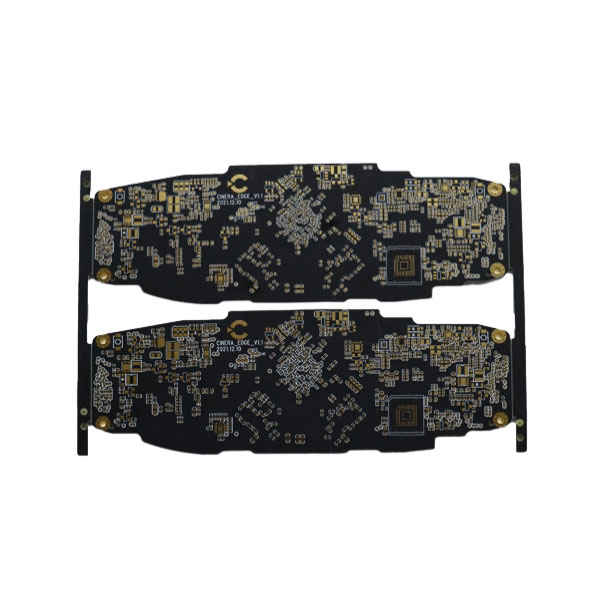

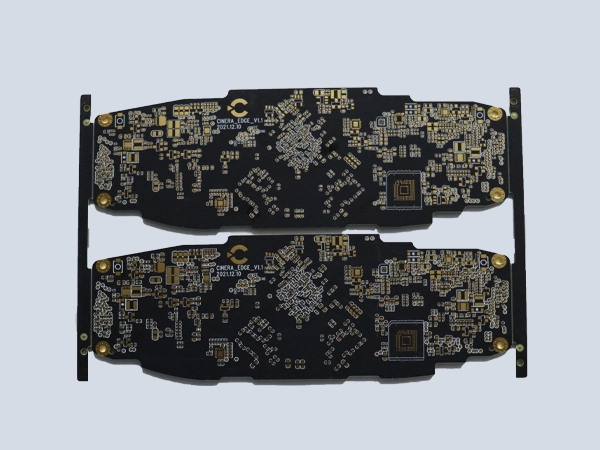

PCB hybride 14L Rogers avec HDI en 1 étape

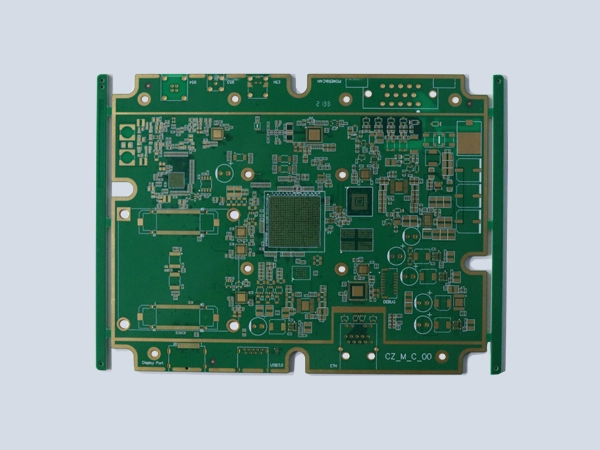

Boute HDI multicouche via PCB
