Pourquoi l'assemblage des PCB professionnels est-il critique pour la réussite de la fabrication d'électronique?

Tiveaux supérieurs: tendance dans l'assemblage de PCB

Rester informé des dernières tendances deAssemblage PCBpeut aider les fabricants à s'adapter et à innover. Voici quelques-uns des titres les plus recherchés - les titres des nouvelles qui reflètent les demandes actuelles de l'industrie:

Ces gros titres mettent en évidence l’accent mis par l’industrie sur la précision, l’efficacité, la durabilité et l’adaptabilité aux technologies émergentes, montrant que l’assemblage professionnel de PCB est bien plus que de simplement assembler des composants.

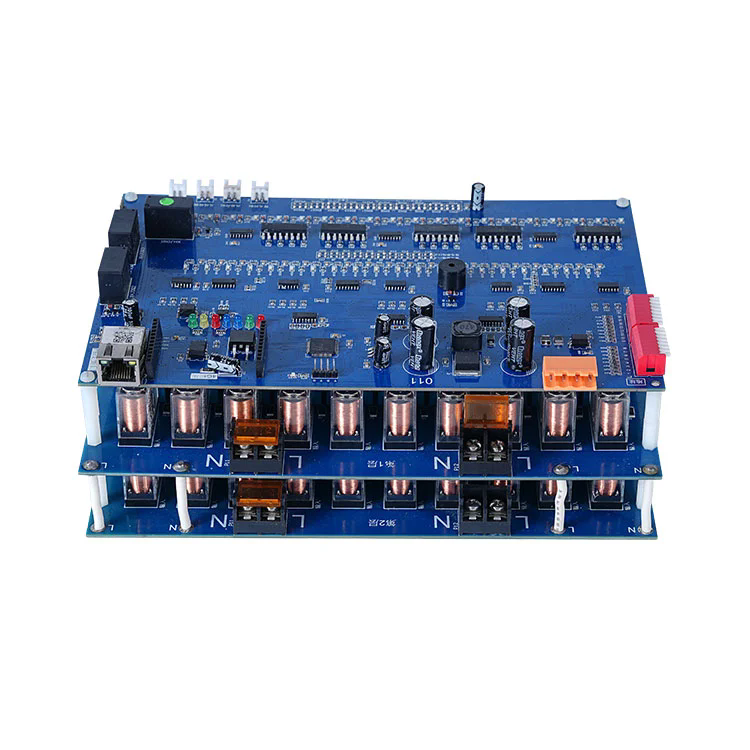

Qu'est-ce que l'assemblage de PCB?

L'assemblage de PCB, souvent abrégé en PCBA, est le processus de montage des composants électroniques sur une carte de circuit imprimé pour créer un dispositif électronique fonctionnel. Le PCB lui-même est une planche plate en matériau non conducteur, comme la fibre de verre, avec des voies conductrices (traces) gravées à sa surface. Ces traces relient les différents composants, permettant au courant électrique de s'écouler et permettant à l'appareil d'exécuter ses fonctions prévues.

Le processus d'assemblage PCB suit la fabrication du PCB nu (connu sous le nom de fabrication de PCB) et implique plusieurs étapes de clé. Il s'agit notamment de l'application de pâte de soudure, du placement des composants, de la soudure (soit par soudure d'onde ou de soudage de reflux), d'inspection et de tests. Chaque étape nécessite une précision et une attention aux détails pour garantir que les composants sont correctement positionnés, solidement attachés et fonctionnant comme prévu.

Les services d'assemblage de PCB professionnels exploitent l'équipement avancé, tels que les machines automatisées et placées, les imprimantes de pâte de soudure et les systèmes d'inspection optique automatisés (AOI), pour atteindre des niveaux élevés de précision et de cohérence. Ceci est particulièrement important car les appareils électroniques deviennent de plus en plus complexes, avec des composants plus petits et des densités de composants plus élevées.

Pourquoi l'assemblage de PCB professionnel est important

Assurer la précision et la précision
Les appareils électroniques modernes comportent souvent de minuscules composants, tels que les pièces de la technologie de surface - Mount (SMT) avec des tailles mesurées en millimètres ou même des micromètres. L'assemblage manuel de ces composants est non seulement consommateur de temps mais également sujet à des erreurs, tels que le placement incorrect ou les dommages aux composants. L'assemblage de PCB professionnel utilise des équipements automatisés qui peuvent placer des composants avec un degré élevé de précision, garantissant que chaque pièce est positionnée exactement là où elle doit être. Cette précision est essentielle pour maintenir l'intégrité des connexions électriques et garantir correctement l'appareil.
Respecter les normes de qualité et de fiabilité
Les appareils électroniques sont utilisés dans un large éventail d'applications, de l'électronique grand public aux équipements médicaux et aux systèmes aérospatiaux. Dans beaucoup de ces applications, la fiabilité est primordiale. Un PCB mal assemblé peut entraîner des défaillances des appareils, qui peuvent avoir de graves conséquences, telles que les pertes financières, les dommages à la réputation ou même les risques de sécurité. Les fournisseurs d'assemblés PCB professionnels adhèrent à des normes strictes de contrôle de la qualité, telles que ISO 9001, IPC - A - 610 (la norme de l'industrie pour l'acceptabilité de l'assemblage PCB) et ISO 13485 (pour la fabrication de dispositifs médicaux). Ces normes garantissent que le processus d'assemblage est cohérent et que le produit final répond aux exigences de qualité et de fiabilité rigoureuses.
Optimisation du coût et de l'efficacité
Bien que certains fabricants puissent considérer dans l'assemblage de PCB dans la maison pour réduire les coûts, les services professionnels offrent souvent un meilleur coût - une efficacité à long terme. Les assembleurs professionnels ont l'expertise, l'équipement et les économies d'échelle pour rationaliser le processus d'assemblage, réduire les déchets et minimiser le risque d'erreurs qui peuvent conduire à une nouvelle travail coûteuse. De plus, ils peuvent s'approvisionner en composants à des prix compétitifs, grâce aux relations établies avec les fournisseurs. Cela permet aux fabricants de se concentrer sur leurs compétences de base, telles que la conception de produits et le marketing, tout en laissant la tâche complexe et spécialisée de l'assemblage de PCB aux experts.
S'adapter aux avancées technologiques

L'industrie de l'électronique évolue constamment, avec de nouvelles technologies et types de composants qui émergent régulièrement. Les prestataires d'assemblés PCB professionnels investissent dans la recherche et le développement pour rester en place - à - dater avec ces avancées. Ils ont les connaissances et l'équipement pour gérer les nouvelles technologies, telles que l'emballage IC 3D, les PCB flexibles et les composants à haute fréquence, qui nécessitent des techniques d'assemblage spécialisées. En s'associant à un assembleur professionnel, les fabricants peuvent s'assurer que leurs produits sont construits en utilisant les dernières méthodes d'assemblage, en les gardant compétitives sur le marché.

Comment fonctionne l'assemblage de PCB professionnel

Application de pâte de soudure

La première étape de l'assemblage de PCB consiste à appliquer une pâte de soudure sur le PCB. La pâte de soudure est un mélange de minuscules particules de soudure et de flux, ce qui aide à nettoyer les surfaces métalliques et à favoriser la soudure. La pâte est appliquée à l'aide d'un pochoir qui correspond à la conception du PCB, garantissant qu'il est déposé uniquement sur les coussinets où les composants seront placés. Les imprimantes de pâte de soudure automatisées utilisent une pression et une vitesse précises pour assurer une application uniforme de la pâte, ce qui est essentiel pour garantir de bons joints de soudure.
Placement des composants
Une fois la pâte de soudure appliquée, les composants sont placés sur le PCB. Cela se fait généralement en utilisant des machines de pick-et-puits automatisées, qui peuvent gérer une large gamme de tailles et de types de composants, des grands composants du trou aux minuscules pièces SMT. Les machines utilisent des systèmes de vision pour identifier les composants et s'assurer qu'ils sont placés dans la bonne position avec une grande précision. Pour la production de volume élevée, plusieurs machines peuvent être utilisées dans une ligne pour augmenter le débit.
Soudure
Une fois les composants placés, le PCB est soudé pour sécuriser les composants en place. Il existe deux principaux types de soudage utilisés dans l'assemblage de PCB: le soudage de reflux et le soudage des ondes. Le soudage de reflux est couramment utilisé pour les composants SMT. Le PCB est passé à travers un four de reflux, où la température est progressivement augmentée pour faire fondre la pâte de soudure, ce qui se solidifie ensuite lorsque le PCB refroidit, formant de solides joints de soudure. Le soudage d'onde est généralement utilisé pour les composants de trous à travers. Le PCB est passé sur une vague de soudure fondée, qui remplit les trous et forme des joints de soudure en bas du côté de la carte.
Inspection et test

Après la soudure, le PCB est inspecté pour s'assurer que les composants sont correctement placés et que les joints de soudure sont de haute qualité. Les systèmes automatisés d'inspection optique (AOI) utilisent des caméras et un logiciel de traitement d'image pour détecter des défauts tels que les composants manquants, le placement incorrect et les ponts de soudure. Pour les PCB plus complexes, l'inspection X-Ray peut être utilisée pour vérifier les joints de soudure sous des composants qui ne sont pas visibles à l'œil nu, tels que les réseaux de grille à billes (BGAS).

Les tests sont également une partie critique du processus. Les tests fonctionnels impliquent de mettre le point de vue du PCB pour s'assurer qu'il remplit ses fonctions prévues. In - Circuit Testing (TIC) vérifie les caractéristiques électriques des composants et des connexions individuels, aidant à identifier les défauts tels que les courts-circuits ou les circuits ouverts.

Nos spécifications d'assemblage PCB

Nous offrons une gamme complète de services d'assemblage PCB pour répondre aux divers besoins de nos clients. Voici les spécifications clés de nos solutions d'assemblage PCB professionnelles:

Paramètre	Assemblage SMT standard	Assemblage de technologies mixtes (SMT + à Trou)	Assemblage de précision élevé
Plage de taille des composants	01005 (0,4 mm x 0,2 mm) à 50 mm x 50 mm	01005 à grand à travers - Composants de trous (jusqu'à 100 mm de longueur)	008004 (0,2 mm x 0,1 mm) à 30 mm x 30 mm
Plage de taille PCB	50 mm x 50 mm à 500 mm x 500 mm	50 mm x 50 mm à 600 mm x 600 mm	30 mm x 30 mm à 400 mm x 400 mm
Densité maximale des composants	2000 composants par mètre carré	1500 composants par mètre carré	3000 composants par mètre carré
Technologie de soudure	Soudeur de reflux (four à 8 zones)	Soudeur de reflux + soudure d'onde	Soudeur avancée de reflux avec atmosphère d'azote
Méthodes d'inspection	AOI, inspection visuelle manuelle	AOI, x - Inspection des rayons (pour BGAS), inspection manuelle	AOI, 3D AOI, x - Inspection des rayons, inspection automatisée du revêtement conforme
Temps de revirement	Norme: 5 - 7 jours; Express: 2 - 3 jours	Norme: 7 - 10 jours; Express: 3 - 5 jours	Norme: 10 - 14 jours; Express: 5 - 7 jours
Certifications	ISO 9001, IPC - A - 610 Classe 2	ISO 9001, IPC - A - 610 classe 2 et 3, ISO 13485 (facultatif)	ISO 9001, IPC - A - 610 Classe 3, AS9100 (pour aérospatial)
Volume de production maximum	Plus de 100 000 unités par mois	Plus de 50 000 unités par mois	Plus de 30 000 unités par mois

Tous nos processus d'assemblage PCB sont soumis à un contrôle de qualité rigoureux, et nous n'utilisons que des matériaux et des composants de qualité de haute qualité pour assurer la fiabilité et les performances du produit final. Nous proposons également des solutions d'assemblage personnalisées pour répondre aux exigences spécifiques des clients.

FAQ: questions courantes sur l'assemblage de PCB

Q: Quelle est la différence entre la fabrication de PCB et l'assemblage des PCB?
R: La fabrication de PCB est le processus de fabrication de la carte de circuit imprimé nue, qui implique la création du substrat, la gravure des traces conductrices, le forage des trous et l'application des finitions de surface. L'assemblage de PCB, en revanche, est le processus de montage des composants électroniques sur le PCB fabriqué pour créer un circuit fonctionnel. En bref, la fabrication produit la planche "vide", tandis que l'assemblage ajoute les composants pour le faire fonctionner.
Q: Comment choisir le bon fournisseur de services d'assemblage PCB?

R: Lors du choix d'un fournisseur de services d'assemblage PCB, considérez les facteurs suivants: leur expérience et leur expertise dans la gestion de votre type spécifique de PCB et de composants; leurs processus et certifications de contrôle de la qualité (tels que IPC - A - 610); leur capacité de production et leur délai d'exécution pour respecter vos délais; leur capacité à s'approvisionner en composants à des prix compétitifs et à assurer leur qualité; et leur support client et leur communication, y compris la fourniture de mises à jour régulières sur le processus d'assemblage. C'est également une bonne idée de demander des échantillons de leur travail pour évaluer la qualité de première main.

L'assemblage de PCB professionnel est une pierre angulaire de la fabrication d'électronique réussie, garantissant que vos produits sont fiables, efficaces et compétitifs sur le marché. ÀShenzhen Fanway Technology Co., Ltd.Nous nous spécialisons dans la fourniture de services d'assemblage de PCB de haute qualité adaptés pour répondre aux besoins uniques de nos clients. Avec l'état - OF - The Art Equipment, une équipe de professionnels expérimentés et un engagement envers la qualité, nous nous engageons à fournir des résultats exceptionnels.

Contactez-nousAujourd'hui pour en savoir plus sur nos services d'assemblage PCB et comment nous pouvons aider à donner vie à vos produits électroniques.
