Dans l'industrie de l'électronique d'aujourd'hui, la demande de circuits imprimés haute performance et durables (PCB) augmente rapidement.PCB en cuivre lourdS, également connu sous le nom de PCB en cuivre épais, sont devenus une solution préférée pour les industries qui nécessitent une capacité de courant élevée, une gestion thermique supérieure et une fiabilité accrue dans des conditions extrêmes. Des systèmes d'alimentation automobile aux équipements d'énergie renouvelable, ces conseils jouent un rôle essentiel dans l'électronique moderne.

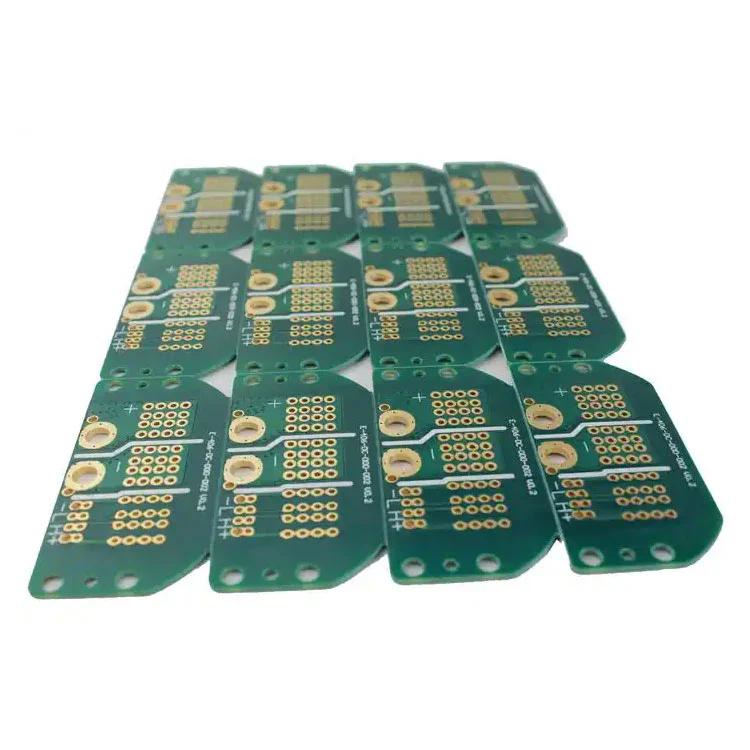

Un PCB en cuivre lourd est un type de circuit imprimé qui contient des conducteurs en cuivre avec une épaisseur allant de 3 oz / pi² à 20 oz / pi² ou plus. Contrairement aux PCB standard, qui utilisent généralement des couches de cuivre de 1 oz / pi² ou moins, les PCB en cuivre lourds sont conçus pour gérer des charges de courant significativement plus élevées et résister à une contrainte thermique extrême.
Capacité de transport à courant élevé - Les couches de cuivre plus épais permettent au PCB de gérer des courants plus élevés sans surchauffer ou endommager le circuit.
Gestion thermique améliorée - Les PCB cuivrés lourds se dissipent la chaleur plus efficacement, ce qui les rend idéales pour les applications où la densité de puissance est élevée.
Résistance mécanique améliorée - Le placage en cuivre plus épais ajoute une rigidité et une durabilité, permettant à la carte de résister à des environnements de fonctionnement sévères.
Possibilités de conception compacte - Les concepteurs peuvent intégrer des circuits à courant élevé et à faible courant sur la même planche, en réduisant la taille et le poids globaux.
Meilleure fiabilité - avec un risque réduit de défaillance du circuit dans des charges élevées, ces conseils sont bien adaptés aux applications critiques de mission.
Les PCB en cuivre lourds sont particulièrement essentiels en électronique, systèmes automobiles, équipement industriel, solutions d'énergie renouvelable et technologies aérospatiales. En augmentant l'épaisseur du cuivre, les ingénieurs peuvent assurer un débit de courant efficace et réduire les risques de défaillances thermiques, ce qui fait de ces conseils une nécessité pour l'électronique moderne.
Lors de la sélection d'un PCB en cuivre lourd, les spécifications techniques jouent un rôle clé dans la détermination des performances et de l'adéquation pour votre application. Vous trouverez ci-dessous un tableau complet résumant les spécifications typiques de nos PCB en cuivre lourds:
| Spécification | Détails |
|---|---|
| Épaisseur de cuivre | 3 oz / pi² à 20 oz / pi² (personnalisable) |
| Nombre de couches | 1 à 32 couches |
| Matériau de base | FR4, Rogers, polyimide, noyau métallique |
| Épaisseur de planche | 0,8 mm à 6,0 mm |
| Finition de surface | Hasl, unanime, OSP, Immersion Silver, Enepig |
| Masque de soudure | Vert, bleu, rouge, noir, blanc |
| Largeur de trace minimale | 3 mils |
| Espacement minimum | 3 mils |
| Conductivité thermique | Élevé, optimisé pour la dissipation de la chaleur |
| Température de fonctionnement | -55 ° C à + 150 ° C |
| Applications | Électronique de puissance, automobile, aérospatiale, machines industrielles, onduleurs solaires |
En choisissant les bonnes spécifications, les ingénieurs peuvent optimiser le PCB pour les environnements à haute température, à haute température ou à haute fiabilité. Par exemple, les convertisseurs d'alimentation et les contrôleurs de véhicules électriques nécessitent des planches avec des épaisseurs de cuivre supérieures à 8 oz, tandis que les conducteurs de moteur industriel peuvent avoir besoin de capacités encore plus élevées.
Le processus de fabrication des PCB en cuivre lourds diffère considérablement des PCB standard en raison de l'augmentation de l'épaisseur du cuivre. Des techniques spécialisées sont utilisées pour assurer la durabilité et la précision.
Le processus commence par la sélection des stratifiés de haute qualité tels que FR4 ou des substrats de nages métalliques. Le matériau choisi doit résister à une chaleur extrême et à une contrainte mécanique.
Les PCB standard utilisent des processus de gravure simples, mais les PCB en cuivre lourds nécessitent une gravure différentielle pour garantir des formes de conducteur précises sans sous-cutation. Ceci est crucial pour maintenir l'intégrité des traces de cuivre épaisses.
La technologie de placage est utilisée pour constituer l'épaisseur de cuivre à la surface et dans les vias. Le placage à travers améliore le flux de courant entre les couches et empêche la surchauffe.
Plusieurs couches de cuivre sont laminées à haute température et pression. Des systèmes de résine spécialisés sont utilisés pour empêcher la délamination et maintenir l'intégrité structurelle.
Des masques de soudure à haute température sont appliqués pour protéger les traces de cuivre. Des finitions de surface telles que ENIG ou HASL sont ajoutées pour améliorer la soudabilité et la résistance à la corrosion.
Chaque carte subit des tests électriques, des tests de cyclisme thermique et des vérifications de fiabilité pour s'assurer qu'elle répond aux normes strictes de l'industrie.
Ce processus hautement contrôlé garantit que les PCB en cuivre lourds offrent des performances, une durabilité et une sécurité exceptionnelles, ce qui les rend adaptés aux applications critiques de mission.
Les PCB en cuivre lourds sont largement adoptés dans tous les secteurs où une puissance élevée, des températures extrêmes et une fiabilité sont cruciales.
Utilisées dans les onduleurs, les redresseurs et les convertisseurs de puissance, ces cartes gèrent des courants élevés sans compromettre les performances.
Les contrôleurs de véhicules électriques, les systèmes de gestion des batteries et les phares LED reposent sur des PCB cuivrés lourds pour l'efficacité thermique et la durabilité à long terme.
Les moteurs robustes, les systèmes robotiques et les machines d'automatisation d'usine nécessitent des PCB qui résistent aux courants et températures élevés constants.
Les onduleurs solaires, les éoliennes et les systèmes de stockage d'énergie dépendent de PCB en cuivre lourds pour gérer efficacement les charges fluctuantes.
Dans les environnements critiques de mission, la fiabilité n'est pas négociable. Les PCB cuivrés lourds offrent des performances stables dans des conditions de contrainte extrêmes.
R: Un PCB standard utilise généralement une épaisseur de cuivre jusqu'à 1 oz / pi², tandis qu'un PCB en cuivre lourd varie de 3 oz / pi² à 20 oz / pi² ou plus. Le cuivre plus épais permet aux PCB de cuivre lourds de transporter des courants plus élevés, d'améliorer la dissipation de la chaleur et de gérer une contrainte mécanique extrême, ce qui les rend idéales pour les applications de haute puissance.
R: L'épaisseur du cuivre dépend de votre charge actuelle, de votre température de fonctionnement et de vos contraintes de conception. Par exemple:
Les applications inférieures à 3a peuvent utiliser 1 oz de cuivre.
Les applications entre 3A à 10A nécessitent généralement de 2 oz à 4 oz de cuivre.
Des systèmes de haute puissance supérieurs à 10a exigent souvent 8 oz ou un cuivre plus épais.
La consultation avec un fabricant de PCB expérimenté assure une épaisseur de cuivre optimale pour les besoins de votre projet.
À une époque où l'électronique doit être plus puissante, fiable et efficace, les PCB cuivrés lourds offrent des avantages inégalés. Ils offrent une capacité de transport supérieure actuelle, une gestion thermique exceptionnelle et une durabilité durable dans les industries comme l'automobile, les énergies renouvelables, l'automatisation industrielle et l'aérospatiale.
ÀFanway, nous nous spécialisons dans la fabrication de PCB en cuivre lourd de haute qualité adapté aux spécifications exactes de votre projet. Avec des capacités de production avancées et un contrôle de qualité strict, nous assurons des performances optimales à vos applications de haute puissance.
Si vous recherchez un partenaire de confiance pour fournir des solutions de PCB en cuivre lourde durable, efficace et rentable,Contactez-nous pour discuter de vos exigences.
