Dans le monde rapide de la fabrication d'électronique, où les conceptions compactes, les structures légères et les performances supérieures sont essentielles,PCB Flex rigidesont devenus l'une des solutions les plus innovantes. En combinant la durabilité des planches rigides avec la polyvalence des circuits flexibles, les PCB flexibles rigides remodeler la façon dont les ingénieurs conçoivent tout, de l'électronique grand public aux systèmes aérospatiaux. Dans cet article, nous plongerons profondément dans les PCB flexibles rigides, comment ils fonctionnent, pourquoi ils deviennent de plus en plus populaires et comment leurs paramètres uniques en font le choix optimal pour les applications à haute demande.

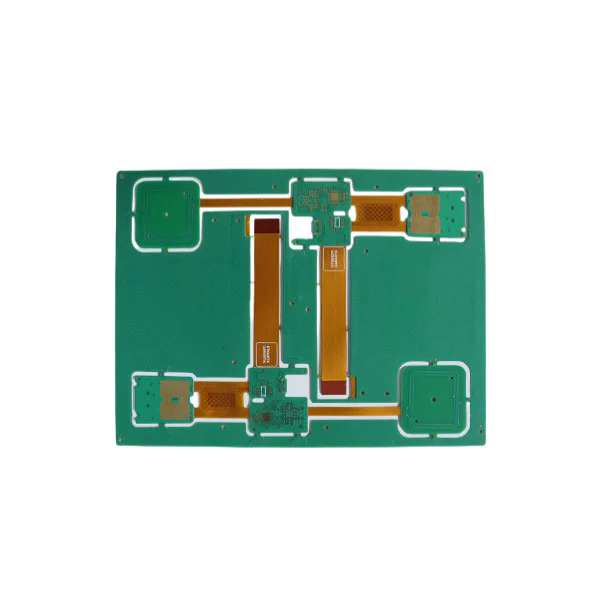

Un PCB flexion rigide est une carte de circuit imprimé hybride qui intègre à la fois des substrats rigides et flexibles dans une conception unique et transparente. Contrairement aux PCB rigides traditionnels, qui constituent entièrement des matériaux rigides FR4 ou similaires, ou des circuits purement flexibles qui utilisent des films en polyimide, les PCB flexibles rigides combinent les deux technologies pour maximiser les performances et la liberté de conception.
À son cœur, la section rigide prend en charge les composants qui nécessitent une stabilité mécanique, tels que les connecteurs, les microcontrôleurs ou les circuits intégrés, tandis que la section flexible permet à la carte de plier, de plier ou de se tordre pour s'adapter à des enceintes compactes. Cela rend les PCB flexibles rigides idéaux pour les applications où l'espace est limité mais une fiabilité élevée est cruciale.
Intégrité du signal: les interconnexions plus courtes entre les couches rigides et flexibles minimisent la perte de signal et améliorent la transmission de données à grande vitesse.
Volyvolet mécanique: La section flexible permet le pliage, ce qui réduit la taille globale de l'appareil et élimine le câblage volumineux.
Amélioration de la fiabilité: l'intégration des pièces flexibles et rigides dans un seul PCB minimise les joints de soudure et les connecteurs, qui sont des points de défaillance courants.
Ce mélange de performances et de flexibilité de conception a rendu les PCB rigides de plus en plus vitaux dans des industries comme les dispositifs médicaux, l'électronique militaire, les systèmes automobiles et les gadgets grand public.
Les fabricants d'électronique sont souvent confrontés à une décision critique lors de la sélection des types de PCB: doivent-ils utiliser un PCB rigide traditionnel, un PCB flexible ou un PCB flexible rigide? Voici les principales raisons pour lesquelles les PCB flexibles rigides deviennent le choix préféré pour les conceptions avancées.
| Fonctionnalité | PCB rigide | PCB flexible | PCB Flex rigide |
|---|---|---|---|
| Utilisation de l'espace | Limité | Excellent | Excellent |
| Durabilité mécanique | Haut | Modéré | Haut |
| Flexibilité de conception | Faible | Haut | Haut |
| Intégrité du signal | Modéré | Modéré | Excellent |
| Complexité d'assemblage | Élevé (plus de connecteurs) | Haut | Faible |
| Fiabilité | Bien | Modéré | Excellent |
Les PCB flexibles rigides offrent le meilleur des deux mondes en combinant la robustesse des PCB rigides avec l'adaptabilité des circuits flexibles. Il en résulte:
Designs compacts: essentiels pour les smartphones, les appareils portables et les appareils IoT.
Poids réduit: critique pour l'aérospatiale, les drones et les applications automobiles.
Moins de points de connexion: réduit les points de défaillance potentiels et améliore la durée de vie des produits.
Performances améliorées: maintient une transmission de signal supérieure même dans les applications à haute fréquence.
Dispositifs médicaux: stimulateurs cardiaques, systèmes d'imagerie et outils chirurgicaux.
Aérospatiale et défense: avionique, systèmes radar et électronique de qualité militaire.
Automobile: systèmes avancés d'assistance à conducteur (ADAS), systèmes d'infodivertissement et gestion de la batterie EV.
Électronique grand public: smartphones, tablettes, caméras et consoles de jeux.
En permettant une miniaturisation tout en maintenant l'intégrité structurelle, les PCB flexibles rigides sont devenus un composant indispensable dans les dispositifs électroniques de nouvelle génération.
Lors de la sélection d'un fournisseur de PCB flex rigide, la compréhension des paramètres techniques est cruciale. La fabrication de haute qualité garantit la durabilité, les performances et la conformité aux normes strictes de l'industrie. Vous trouverez ci-dessous un résumé des spécifications de produit clés qui définissent un PCB flexible rigide supérieur:
| Paramètre | Spécification |
|---|---|
| Matériel | FR4, polyimide, animal de compagnie |
| Nombre de couches | 2 à plus de 20 couches |
| Épaisseur de cuivre | 0,5 oz à 4 oz |
| Min. Largeur de ligne / espacement | 0,075 mm / 0,075 mm |
| Taille de trou | Min. 0,1 mm |
| Rayon Flex Bend | Aussi bas que 0,5 mm |
| Finition de surface | Enig, Hasl, OSP, Immersion Silver, Gold Plating |
| Température de fonctionnement | -40 ° C à + 150 ° C |
| Contrôle de l'impédance | ± 10% |
| Certifications | ROHS, UL, ISO9001, IPC-6013 |
Ces spécifications garantissent que le PCB maintient des performances électriques élevées et résiste à des conditions environnementales sévères. Les fabricants spécialisés dans les PCB flexibles rigides utilisent des techniques de fabrication avancées telles que le forage laser, le routage d'impédance contrôlée et l'inspection optique automatisée pour garantir la précision et la fiabilité.
Le choix du bon fabricant est tout aussi critique que la sélection de la conception de PCB correcte. Voici une liste de contrôle pour vous aider à évaluer un fournisseur Flex PCB rigide fiable:
Expertise en ingénierie: Assurez-vous que le fabricant a une expérience des conceptions complexes de PCB flexibles rigides multicouches.
Qualité du matériau: utilisez uniquement FR4 et polyimide de haut grade pour assurer la durabilité et la flexibilité.
Assurance qualité: recherchez des protocoles de test stricts, y compris l'AOI, les tests d'impédance et les tests de contrainte thermique.
Options de personnalisation: choisissez un fournisseur qui propose des solutions sur mesure pour vos exigences d'application spécifiques.
Durée et évolutivité: le prototypage rapide combiné à la capacité de se mettre à l'échelle pour la production de masse est crucial.
Falway est l'un des principaux fabricants de PCB flexibles rigides avec des années d'expérience offrant des solutions de haute qualité pour les industries, notamment l'électronique médicale, automobile, aérospatiale et grand public. Nos produits sont fabriqués à l'aide d'un équipement de pointe, se conforment aux normes IPC-6013 et subissent des tests de qualité rigoureux pour assurer des performances de haut niveau.
Que vous ayez besoin d'une conception multicouche complexe ou d'un prototype rentable, Fanyway fournit un soutien complet de la consultation de conception à la production finale.
Q1. Quels sont les principaux avantages de l'utilisation de PCB flexibles rigides dans la conception des produits?
A1. Les PCB flexibles rigides permettent des conceptions compactes, réduisent le poids global, minimisent les interconnexions et améliorent l'intégrité du signal. Ces avantages les rendent idéaux pour les industries où la fiabilité et la miniaturisation sont essentielles, comme l'aérospatiale, l'automobile et la technologie médicale.
Q2. Les PCB flexibles rigides sont-ils plus chers que les PCB rigides traditionnels?
A2. Bien que le coût de fabrication initial des PCB flexibles rigides puisse être plus élevé, ils réduisent souvent les dépenses de production globales en minimisant les connecteurs, en améliorant la fiabilité et en permettant un assemblage efficace. Dans les applications hautes performances, ils offrent des économies de coûts importantes sur le cycle de vie du produit.
Les PCB flexibles rigides redéfinissent l'électronique moderne en offrant une flexibilité, une fiabilité et des performances inégalées. Ils permettent aux ingénieurs de créer des produits compacts mais robustes qui répondent aux exigences croissantes des industries allant de la technologie médicale à l'aérospatiale.
ÀFalway, nous nous spécialisons dans la fabrication de PCB flexibles rigides de haute qualité adaptés à vos besoins. Avec nos installations de pointe, nos protocoles de test rigoureux et notre expertise en ingénierie, nous vous aidons à obtenir des performances et une fiabilité optimales pour vos produits.
Prêt à faire passer votre conception électronique au niveau supérieur?Contactez-nousAujourd'hui pour discuter de votre projet et découvrir comment Fanyway peut fournir la solution PCB rigide PCB parfaite.
-
