Les circuits imprimés flexibles (PCB FPC) sont au cœur de l'industrie électronique en évolution rapide d'aujourd'hui. À mesure que les appareils deviennent plus petits, plus légers et plus puissants,PCB FPCLa technologie est devenue une solution critique pour réaliser des conceptions compactes sans compromettre les performances. En plongeant profondément dans les spécifications des matériaux, les paramètres de performance et les techniques de fabrication avancées, nous vous fournirons une compréhension claire de leurs avantages et vous aiderons à prendre des décisions éclairées pour votre prochain projet.

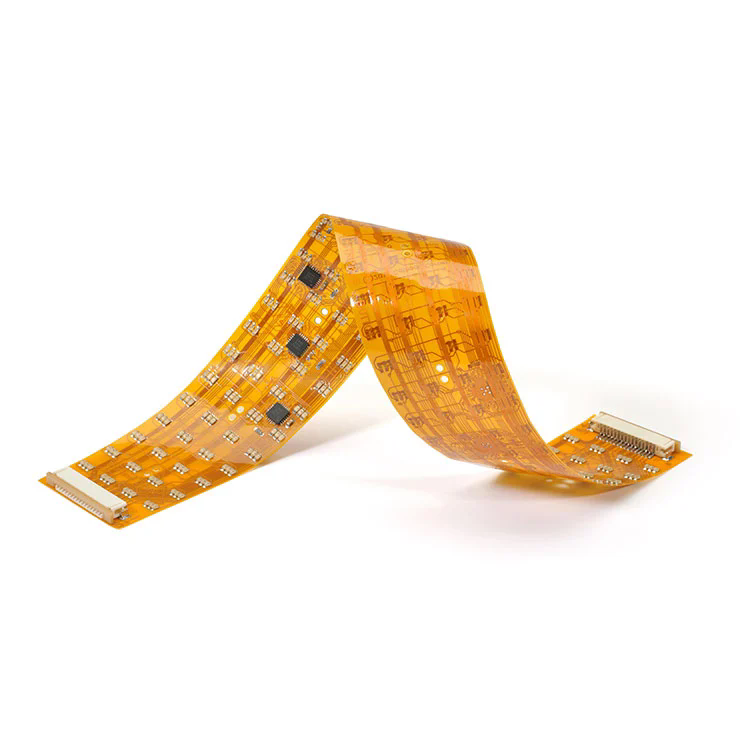

Un PCB FPC (carte de circuit imprimé flexible) est une interconnexion électronique hautement adaptable en matériaux flexibles minces. Contrairement aux PCB rigides traditionnels, les FPC peuvent plier, plier et se tordre, permettant aux fabricants de concevoir des appareils plus petits et plus légers sans compromettre les performances électriques.
La structure comprend généralement:
Matériau de base: Film de polyimide (PI) ou de polyester (PET) pour la flexibilité.
Couche conductrice: feuille de cuivre pour une transmission de courant efficace.
Couche adhésive: assure une forte liaison entre le cuivre et le substrat.
Recouvrement protecteur: fournit une isolation et une protection mécanique.
Un PCB FPC fonctionne comme un PCB traditionnel mais offre une flexibilité mécanique. Lorsqu'il est intégré dans un appareil, il peut connecter différents composants électroniques dans des espaces dynamiques ou confinés. Par exemple, dans les smartphones, les PCB FPC connectent le tableau principal à l'écran via des mécanismes de charnière tout en maintenant une transmission de signal stable.
Les PCB FPC de Fanway sont conçus avec précision et fiabilité à l'esprit. Vous trouverez ci-dessous un aperçu des spécifications de base:
| Paramètre | Spécification | Description |
|---|---|---|
| Matériau de base | Polyimide / animal de compagnie | Assure la durabilité et la flexibilité élevée |
| Épaisseur de cuivre | 1 oz / 2 oz | Gère différentes capacités actuelles |
| Nombre de couches | 1–6 couches | Prend en charge les conceptions de circuits simples à complexes |
| Finition de surface | ENIG / OSP / HASL | Protège le cuivre et améliore la soudabilité |
| Min. Largeur de trace | 0,05 mm | Permet le routage de circuits à haute densité |
| Min. Taille de trou | 0,1 mm | Convient pour les applications micro-via |
| Température de fonctionnement. | -40 ° C à + 150 ° C | Fonctionne de manière fiable dans des environnements extrêmes |
| Rayon de pliage | Aussi bas que 1 mm | Parfait pour les scénarios de flexion dynamique |
| Contrôle de l'impédance | ± 10% de tolérance | Assure une intégrité stable du signal |
Ces paramètres rendent les PCB FPC idéaux pour les industries exigeant la miniaturisation, la flexibilité et la durabilité.
Les avantages uniques des PCB FPC ont conduit à une adoption généralisée dans plusieurs secteurs:
Smartphones et tablettes: interconnexions compactes entre les écrans, les batteries et les processeurs.
Dispositifs portables: les FPC ultra-minces offrent une intégration transparente pour les montres, les trackers de fitness et les casques VR.
Ordinateurs portables et consoles de jeu: les circuits flexibles à haute densité améliorent la fiabilité du signal dans les enclos serrés.
ADAS et infodication: les PCB flexibles garantissent des connexions stables dans des espaces de tableau de bord limités.
Systèmes d'éclairage LED: une résistance à la chaleur améliorée prend en charge l'éclairage automobile haute performance.
Gestion de la batterie: les PCB FPC résistent aux vibrations et aux fluctuations de la température dans les véhicules électriques.
Dispositifs d'imagerie diagnostique: les conceptions flexibles prennent en charge les scanners médicaux compacts.
Moniteurs de santé portables: les circuits légers et biocompatibles permettent des conceptions adaptées aux patients.
Outils chirurgicaux: Instruments de précision de puissance FPCS à haute fiabilité dans les chirurgies mini-invasives.
Robotique et automatisation: La capacité de flexion dynamique permet l'intégration dans les bras robotiques.
Instruments aérospatiaux: la résistance à la température extrême assure une fiabilité à long terme.
Solutions 5G et IoT: la transmission de signal à grande vitesse prend en charge les réseaux de nouvelle génération.
Les PCB FPC offrent plusieurs avantages qui les rendent indispensables en électronique avancée:
En remplaçant les faisceaux de câbles encombrants, les FPC réduisent considérablement la taille et le poids globaux de l'appareil.
Ils se plient, se plient et se tournent sans perdre de performances, permettant des dispositions compactes dans des assemblages complexes.
Avec moins de points d'interconnexion et de joints de soudure, les FPC minimisent les risques de défaillance et améliorent la longévité.
Conçus pour résister à des conditions environnementales extrêmes, ils sont idéaux pour les applications automobiles, aérospatiales et industrielles.
L'impédance contrôlée assure des performances de signal haute fréquence efficaces, stables et fiables.
La production de PCB FPC de haute qualité implique des technologies de pointe:
Forage laser: réalise des micro-vias ultra-fins pour des interconnexions à haute densité.
Inspection optique automatique (AOI): assure une production sans défaut et une qualité cohérente.
Processus d'électroplastion: améliore l'adhésion et la durabilité du cuivre.
Application de couverture et de superposition: offre une protection supplémentaire contre la contrainte mécanique.
Test de contrôle d'impédance: garantit les performances stables du signal pour les circuits à grande vitesse.
R: La principale différence réside dans la flexibilité. Les PCB rigides sont fixes et utilisées dans des assemblages statiques, tandis que les PCB FPC peuvent plier, plier et se tordre sans endommager, ce qui les rend adaptés à des environnements dynamiques ou compacts comme les smartphones, les vêtements portables et les tableaux de bord automobiles.
R: Les PCB FPC de haute qualité, tels que ceux fabriqués par le fanway, sont conçus pour résister à des conditions extrêmes. Avec la température de fonctionnement varie de -40 ° C à + 150 ° C et une résistance aux vibrations améliorée, ils peuvent effectuer de manière fiable pendant plus de 10 ans dans des applications exigeantes comme l'électronique automobile et l'instrumentation aérospatiale.
Avec des décennies d'expertise dans la fabrication de circuits flexibles,FanwayFournit des solutions PCB FPC de haute précision, fiables et personnalisables. Nos installations de production avancées, notre contrôle de la qualité stricte et l'ingénierie innovante nous permettent de livrer des produits qui répondent aux demandes évolutives des industries du monde entier.
Que vous ayez besoin d'un prototype unique ou d'une solution flexible multicouche pour les applications à haute fréquence, le fanway garantit que chaque carte de circuit imprimé est optimisée pour les performances, la fiabilité et l'efficacité.
Si vous cherchez à intégrer les solutions FPC PCB dans vos produits,Contactez-nousaujourd'hui pour discuter des exigences de votre projet. Notre équipe d'ingénierie est prête à vous aider à réaliser des conceptions de nouvelle génération avec une technologie de pointe.
