Qu'est-ce qu'un circuit imprimé et pourquoi c'est important
Comment choisir le bon PCB : FR4 vs Rigid-Flex
Analyse approfondie : paramètres et applications du PCB FR4
Analyse approfondie : Paramètres et applications des PCB rigides et flexibles
Questions courantes sur les circuits imprimés (PCB)
Pourquoi nous choisir (Fanyway) et nous contacter
Carte de circuit imprimé (PCB)est l'épine dorsale de pratiquement tous les appareils électroniques, des gadgets grand public aux systèmes de contrôle industriels. La carte fournit le support mécanique et l'interconnexion électrique entre les composants électroniques. Dans le monde électronique d’aujourd’hui, la conception, les matériaux et la qualité de fabrication d’un PCB sont essentiels pour les performances, la fiabilité et le coût.
Ils constituent un moyen compact, reproductible et fiable d'interconnecter les composants.
Ils garantissent l’intégrité du signal, la distribution d’énergie et la gestion thermique.
Avec des tendances telles que la miniaturisation, la 5G, l’IA et l’IoT, les PCB avancés (par exemple HDI, rigide-flexible) deviennent au cœur de l’innovation.
Le marché mondial des PCB devrait atteindre environ 117,53 milliards de dollars d’ici 2032, reflétant une forte demande.
Lors de la sélection d'un PCB, vous serez généralement confronté à une décision entreFR4 (rigide)etRigid-Flex (un hybride de rigide + flexible). Le choix dépend des contraintes mécaniques, électriques et de conception de votre produit. Vous trouverez ci-dessous des questions directrices « comment/pourquoi/quoi » pour vous aider à décider :
| Considération | Question clé | Conseils typiques |
|---|---|---|
| Contraintes mécaniques et flexion | Quel degré de flexion ou de flexion la planche subira-t-elle au cours de son cycle de vie ? | Utilisez Rigid-Flex si une flexion ou un pliage fréquent est nécessaire ; FR4 si la planche reste plate. |
| Contraintes d'espace et de poids | Pourquoi le poids ou la compacité sont-ils essentiels ? | Rigid-Flex peut réduire le besoin de connecteurs et de câblage inter-cartes, économisant ainsi de l'espace et du poids. |
| Coût et rendement | Quel est votre budget et le volume attendu ? | FR4 est plus simple et plus rentable pour les volumes élevés ; Rigid-Flex a un processus et un coût plus élevés. |
| Intégrité du signal et nombre de couches | Combien de couches/quelle est la densité de vos traces ? | Les deux peuvent prendre en charge un nombre élevé de couches, mais le flex rigide peut faciliter le routage dans des espaces restreints. |
| Thermique, Vibration, Fiabilité | Pourquoi privilégier la durabilité et la fiabilité ? | Rigid-Flex fonctionne souvent mieux sous les chocs et les vibrations, mais doit être conçu avec soin. |
Examinons maintenant en détail les deux variantes.
FR4 est le substrat le plus couramment utilisé pour les PCB rigides. « FR » signifieIgnifuge, et « 4 » est une qualité de matériau. Il se compose d'un tissu en fibre de verre tissé avec un liant en résine époxy.
Vous trouverez ci-dessous un tableau typiqueCarte FR4paramètres (ces chiffres peuvent varier selon le fournisseur et le grade Tg) :
| Paramètre | Valeur/plage typique | Remarques / Importance |
|---|---|---|
| Constante diélectrique (Dk) | 3,8 – 4,8 (à 1 MHz) | Affecte le contrôle d'impédance et le retard du signal. |
| Facteur de dissipation (Df) | ~0,009 (à 1 MHz) | Tangente de perte : perte de signal en haute fréquence. |
| Résistance électrique | 800 – 1 800 V/mil | Résistance au claquage diélectrique. |
| Tg (Température de Transition du Verre) | 130 °C, 140 °C, 150 °C, 170 °C | Une Tg plus élevée donne une meilleure fiabilité thermique. |
| Épaisseur du panneau | 0,4 mm – 3,2 mm (commun) | Dépend des contraintes mécaniques/d'ajustement. |
| Épaisseur du cuivre | 1 once (≈35 µm), 2 onces, 3 onces, 4 onces | Cuivre plus lourd pour les chemins de courant plus élevés. |
| Trace/espacement minimum | ~ 4 mil (0,1 mm) ou mieux | Dépend de la capacité de fabrication. |
| Finition superficielle | ENIG, HASL, OSP, Immersion Ag, etc. | Affecte la soudabilité et la fiabilité. |
Electronique grand public (smartphones, wearables, appareils électroménagers)
Cartes de contrôle industrielles, cartes AD, alimentations
Lorsque la planche reste plate, sans pliage ni flexion nécessaire
Ne peut pas se plier ou fléchir sans risquer de fissure ou de délaminage (en raison de la structure rigide en verre et époxy)
Pour les appareils électroniques compacts et multisegments nécessitant des interconnexions flexibles, le flexible rigide peut être préféré

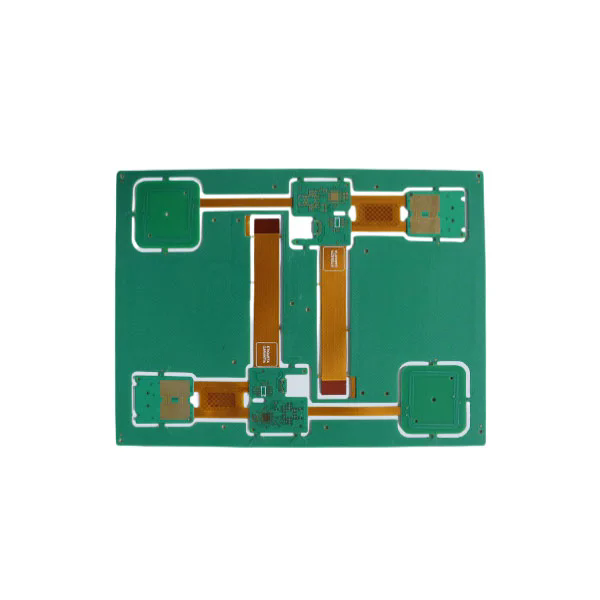

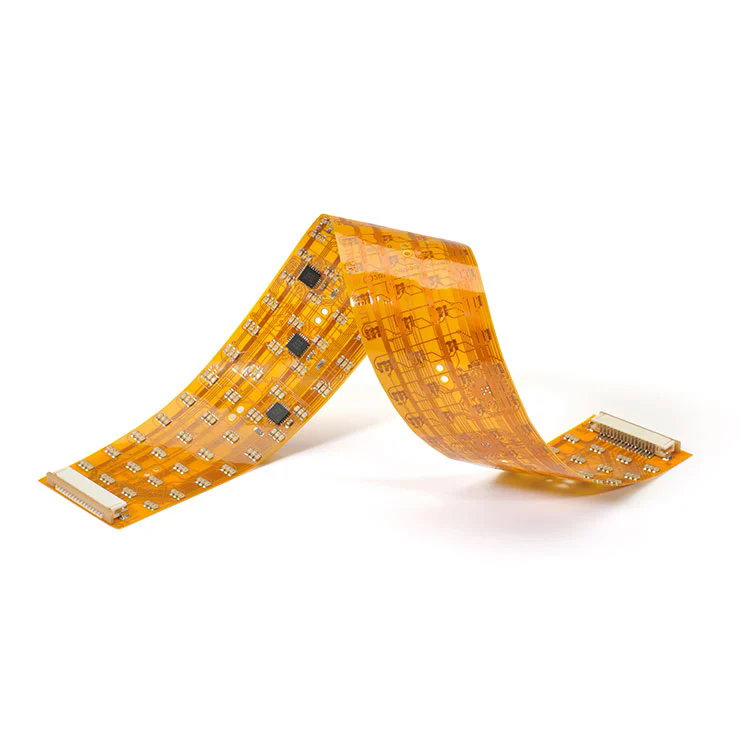

PCB rigide-flexiblecombine des sections de circuit rigides (généralement FR4) et des sections de circuit flexibles (polyimide, polyester, etc.) dans une seule carte intégrée. Il permet la flexion, le pliage et une structure 3D tout en préservant un support rigide pour le montage des composants.
La conception doit gérer soigneusement les zones de flexion (rayon de courbure, empilement de couches, transitions en cuivre)
Les couches rigides et flexibles sont laminées grâce à des traitements de liaison et d'adhésion contrôlés.
Matériaux flexibles typiques : films polyimide, films de couverture, couches adhésives
L'angle de pliage par couche est limité (par exemple, le polyimide est souvent d'environ 0,5 à 2° par couche).
À partir de références industrielles :
| Article | Paramètre/Capacité | Remarques |
|---|---|---|
| Épaisseur du panneau rigide + flexible | 0,25 mm jusqu'à 6,0 mm (combiné) | Dépend des combinaisons de couches et de la structure |
| Calques | Jusqu'à 32 couches dans certains modèles | Combinaison multicouche rigide + flexible |
| Trace/espacement minimum | 0,075 mm / 0,075 mm (≈ 3 mil) | Région flexible haute densité |
| Taille minimale du trou/taille du tampon | 0,10 mm / 0,35 mm | Pour microvias, trous traversants, etc. |
| Épaisseur maximale du cuivre | 4 oz (partie rigide) | Pour courants forts en section rigide |
| Cuivre flexible (partie flexible) | 0,5 à 2 onces | Cuivre plus léger sur la zone flexible |
| Options de finition de surface | ENIG, immersion Ag, OSP, HASL, etc. | Pour les sections rigides et flexibles |
| Adhésion et stratification | Préparation spéciale d'adhésion (plasma, oxyde brun) | Pour assurer une liaison flex-rigide |
Excellent dans les espaces soumis à des vibrations élevées, aux chocs et aux contraintes (par exemple, aérospatiale, dispositifs médicaux)
Réduit/élimine les connecteurs et le câblage inter-cartes
Simplifie l'assemblage en intégrant des fonctions rigides et flexibles en une seule pièce
Permet le pliage de circuits 3D ou la structure multi-plans
Complexité de fabrication plus élevée, risque de rendement plus élevé
Nécessite une conception réfléchie, en particulier dans les zones de flexion (rayon de courbure, soulagement des contraintes)
Le coût par carte est plus élevé, mais le coût du système peut diminuer en raison du nombre réduit de connecteurs, de câbles et d'étapes d'assemblage.
Q1 : Quelle doit être l'épaisseur d'un PCB pour mon application ?
A1 : L’épaisseur du PCB dépend des contraintes mécaniques, thermiques et spatiales. Les panneaux FR4 rigides typiques vont de 0,4 mm à 3,2 mm. Dans les conceptions rigides-flexibles, l'épaisseur combinée est souvent comprise entre 0,25 mm et 6,0 mm. Plus la planche est fine, plus elle est flexible, mais la stabilité mécanique diminue.
Q2 : Pourquoi choisir des planches rigides-flexibles plutôt que des planches rigides et flexibles séparées ?
A2 : Rigid-flex réduit les étapes de connecteurs, de câblage et d'assemblage ; améliore la fiabilité sous vibrations et permet un pliage 3D compact. Il intègre à la fois des zones de montage rigides et des sections flexibles dans une seule carte.
Q3 : Quelles propriétés électriques du FR4 affectent le plus l’intégrité du signal ?
A3 : La constante diélectrique (Dk) affecte l'impédance et la vitesse de propagation ; le facteur de dissipation (Df) affecte la perte de signal, notamment à haute fréquence ; l'épaisseur du cuivre et la géométrie des traces jouent également un rôle essentiel.
ÀFanyway, nous sommes spécialisés dans la conception et la fabrication de solutions de circuits imprimés hautes performances adaptées à des applications rigoureuses. Que vous ayez besoin de PCB rigides FR4 standard ou de cartes Rigid-Flex complexes, notre équipe d'ingénieurs met en œuvre des décennies d'expertise pour optimiser la disposition, l'empilement, la sélection des matériaux et la stratégie de fabrication.
Nous adhérons à des normes strictes de qualité et de fiabilité, conformément aux directives IPC, et prenons en charge des processus avancés tels que HDI, microvia et impédance contrôlée. Notre avantage concurrentiel réside dans l’équilibre entre les coûts, le rendement et les capacités avancées répondant aux besoins de vos produits.
Si vous envisagez d'utiliser FR4 ou rigide-flexible dans votre prochaine conception, ou si vous avez besoin de prototyper ou de produire à grande échelle, Fanyway est prêt à vous aider.Contactez-nousaujourd'hui pour discuter des exigences de votre projet et obtenir un devis.
