De la conception de PCB à la production de masse, le fanway fournit des services de fabrication de PCB à virage rapide en tant que solutions à guichet unique pour répondre aux diverses exigences du projet et accélérer votre délai de marché.

PCB à double couche
  • PCB à double couchePCB à double couche
  • PCB à double couchePCB à double couche
  • PCB à double couchePCB à double couche

PCB à double couche

Vous êtes accueilli pour venir à Fanway Factory pour acheter les derniers PCB de la vente, un prix bas et de haute qualité. Nous sommes impatients de coopérer avec vous.

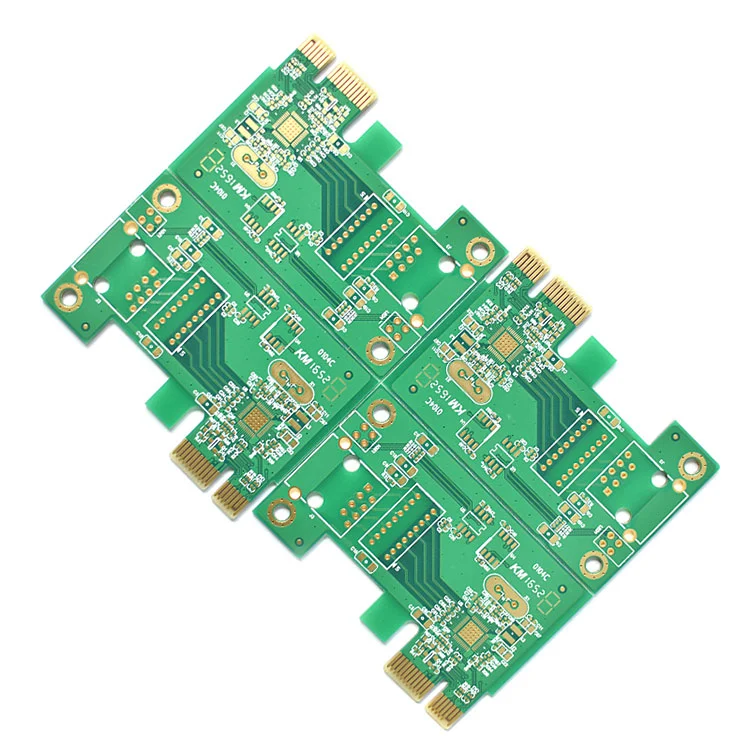

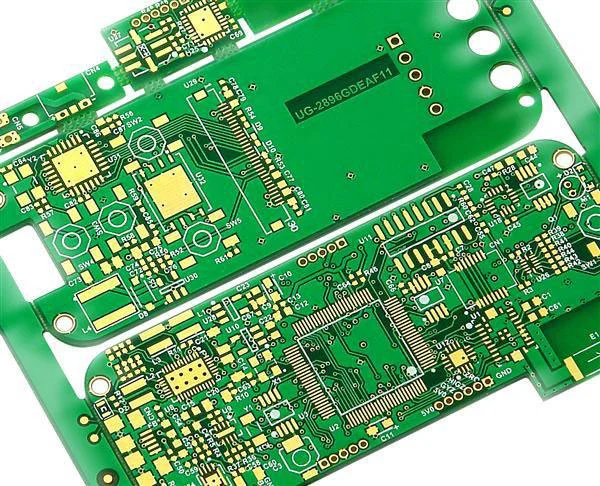

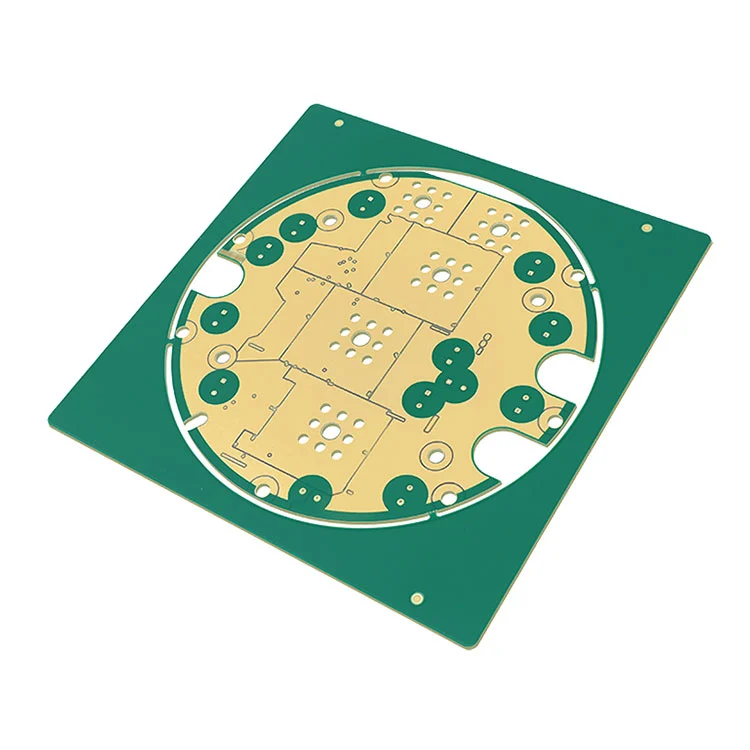

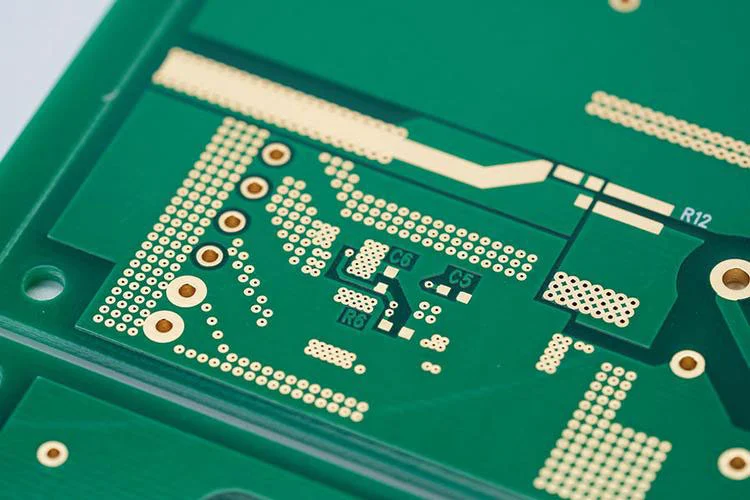

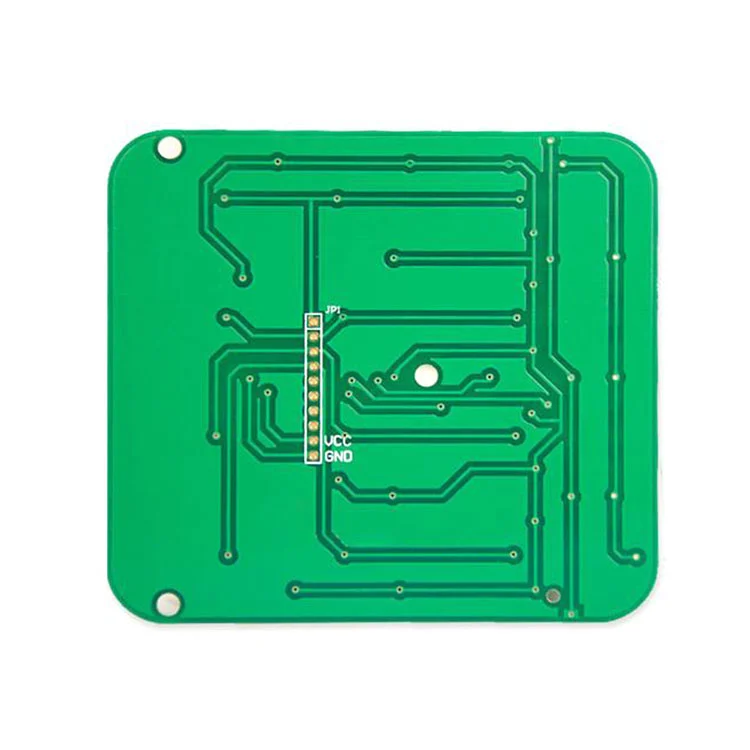

Un PCB à double couche (PCB double face) intègre deux couches de cuivre conductrices sur un substrat (FR-4), interconnecté via des trous à travers (PTH) ou des vias. En tant que fournisseur de PCB professionnel en Chine, le fanway propose un PCB à faible coût et à double couche rapide.

Double Layer Pcb


Pourquoi les PCB à double couche de Fanway?

Fabrication de précision

Precision Manufacturing

Prise en charge du forage laser, des micro vias et du HDI.

Tests rigoureux

Rigorous Testing

100% tests électriques et inspection AOI.

Qualité certifiée

Certified Quality

Conforme à la classe 2/3 IPC-A-600, UL 94V-0.

Livraison rapide

Fast Delivery

Les prototypes se terminent en 24h, les commandes en vrac se terminent en 5 jours.


Les avantages du PCB à double couche dans le fanway

Efficacité de l'espace:Routage double face pour les dispositions compactes.

Réduction EMI:Optimisation du plan de sol.

Efficacité:Le meilleur choix pour les prototypes et la production complexes moyens.

Force mécanique:Renforcé via le placage résiste aux vibrations.


Configuration de la couche du PCB à double couche dans le fanway

Double couches de cuivre:Support composants et traces des deux côtés.

Substrat:FR-4, aluminium en option.

Connexions inter-calques:Vias par trou, aveugle ou enterré.

Protection:Masque à soudure double et écran à filet.

Capacités de conception:Soutenez les composants SMT et à travers les deux.

Le routage de la couche transversale réduit la taille de la carte et améliore la clarté du signal.


Processus de fabrication du PCB à double couche

Préparation du stratifié (CCL double face).

Forage et via la métallisation (PTH).

Photolithographie et gravure en cuivre.

Masque à soudure à double face / sérigraphie.

Finition de surface (énig, hasl ou argent immersion).

Spécifications techniques

Épaisseur:0,8 à 3,0 mm (1,6 mm standard).

Poids de cuivre:1–3 oz.

Trace / espace:0,15 mm (6 mil).

Le mien par diamètre:0,3 mm (12 mil).

Force diélectrique:20 kV / mm (FR-4).

Double Layer Pcb
