Comment les circuits imprimés alimentent-ils l'électronique moderne?

2025-09-30

Cartes de circuits imprimés(PCB) sont l'épine dorsale silencieuse de l'électronique d'aujourd'hui. Que ce soit dans un smartphone, un système de contrôle automobile, un scanner médical ou un module de navigation aérospatiale, les PCB fournissent la base physique et électrique qui relie tous les composants. Comprendre comment ils fonctionnent commence par la reconnaissance du changement qu'ils ont apporté à la technologie. Avant les PCB, le câblage a été effectué manuellement avec des connexions point à point. Cette méthode était non seulement sujette aux erreurs mais également une évolutivité limitée. Les PCB ont résolu ces problèmes en offrant des structures standardisées et en couches qui assurent la conception compacte, la fiabilité et l'efficacité de la production de masse.

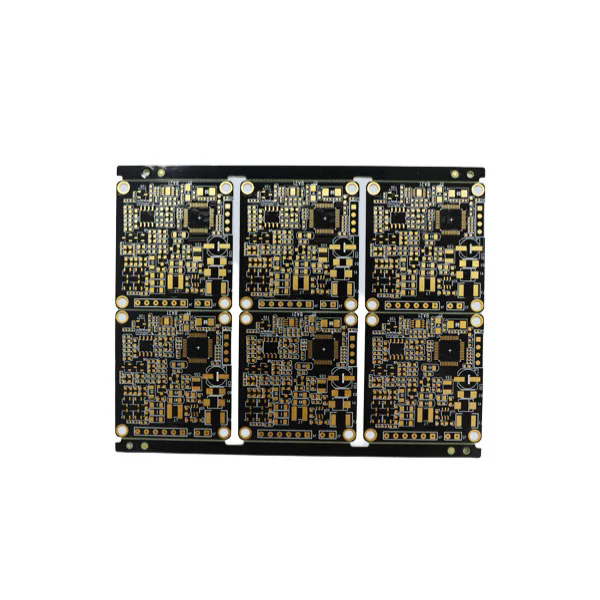

FR4 PCB

Alors, comment fonctionnent-ils exactement? À la base, les PCB ont trois objectifs principaux:

  1. Support mécanique- sécuriser les composants en place.

  2. Connexions électriques- Fournir des voies conductrices pour le flux de courant.

  3. Intégrité du signal- S'assurer que les signaux électroniques se déplacent avec une perte ou une interférence minimale.

La construction impliquesubstrats, généralement en fibre de verre FR4 ou d'autres matériaux, qui agissent comme la couche isolante. En plus de cela, les feuilles de cuivre sont laminées, gravées dans les voies et plaquées avec des finitions protectrices. Le résultat final est une planche méticuleusement conçue où des résistances, des condensateurs, des micropuces et des connecteurs peuvent être montés.

Les PCB peuvent être unilatéraux, double face ou multicouches en fonction de la complexité de la conception. Les PCB multicouches - atteignant parfois plus de 40 couches - sont essentiels aux équipements de calcul et de télécommunications avancés, où la densité de routage du signal est critique. Ils incorporentvias(interconnexions verticales) qui permettent aux signaux de passer à travers différentes couches tout en maintenant l'intégrité des performances.

La gestion de la chaleur est un autre rôle crucial des PCB. En concevant des viaes thermiques, des dissipateurs de chaleur ou des versements de cuivre spéciaux, les fabricants garantissent que les composants sensibles restent dans des températures de fonctionnement sûres. Sans ces considérations de conception, le risque d'échec du système augmente considérablement.

Comment différents types de PCB répondent aux demandes de l'industrie

Les industries dépendent de divers types de PCB adaptés à des applications spécifiques. Comprendre la fonction de ces variations fournit des informations sur les raisons pour lesquelles les PCB restent indispensables dans la fabrication mondiale de l'électronique.

  • PCB unique: Ce sont le type le plus simple, avec des pistes de cuivre d'un seul côté de la planche. Ils sont rentables et largement utilisés dans les calculatrices, les radios et l'électronique de consommation simple.

  • PCB double face: Avec des pistes en cuivre des deux côtés, ils permettent des conceptions de circuits plus complexes. Les composants peuvent être montés des deux côtés, augmentant la densité.

  • PCB multicouches: Comprenant trois couches ou plus de cuivre conducteur, ces conseils gèrent des applications très complexes. Les smartphones, les dispositifs médicaux avancés et l'électronique aérospatiale dépendent souvent de ceux-ci.

  • PCB rigide: Construit sur des substrats solides, ils offrent de la stabilité et de la durabilité, ce qui les rend commun dans la plupart des appareils électroniques.

  • PCB flexible: Construit à l'aide de matériaux pliables comme le polyimide, ils peuvent se tordre et se plier, idéaux pour les appareils portables et l'électronique compacte.

  • PCB-flex rigide: Un hybride qui combine des zones rigides et flexibles, offrant une stabilité structurelle et une flexibilité de conception simultanément.

  • PCB à haute fréquence: Fabriqué avec des matériaux spécialisés, ils garantissent la précision du signal pour les applications telles que les télécommunications et les systèmes radar.

Pour mettre en évidence clairement les paramètres du produit professionnel, voici un tableau récapitulatif:

Paramètre Plage / spécification typique Exemple d'application
Matériau de base FR4, Polyimide, CEM-1, Rogers Électronique grand public, automobile, équipement RF
Épaisseur de cuivre 0,5 oz - 6 oz Boches électriques, contrôle industriel
Nombre de couches 1 - 40+ Des jouets aux supercalculateurs
Finition de surface Hasl, Enig, OSP, Immersion Silver, Immersion Tin Améliore la soudabilité, la résistance à la corrosion
Largeur de trace minimale / espacement 2 - 4 mils (conceptions avancées en dessous de 2 mils possible) Appareils d'interconnexion à haute densité (HDI)
Température de fonctionnement -55 ° C à + 150 ° C (conceptions spéciales jusqu'à 200 ° C +) Contrôle aérospatial, militaire et industriel
Constante diélectrique (DK) 2.2 - 4.5 selon le matériau Transmission de signal à haute fréquence
Conductivité thermique 0,25 - 2,0 W / Mk (selon le substrat) Circuits sensibles à la chaleur

Ces paramètres dictent les performances, la durabilité et la fiabilité de chaque PCB. Les fabricants sélectionnent soigneusement les spécifications en fonction des exigences d'utilisation finale. Par exemple, un PCB ECU automobile exige une résistance à la chaleur et une tolérance aux vibrations plus élevées par rapport à une carte d'éclairage LED simple.

Comment les processus de fabrication garantissent la fiabilité des PCB

La fiabilité d'une carte de circuit imprimé ne dépend pas seulement de la conception mais également de processus de fabrication précis. Les PCB de haute qualité nécessitent un respect strict des normes internationales telles que l'IPC-A-600 (acceptabilité des planches imprimées). Le processus comprend généralement les étapes suivantes:

  1. Design et disposition- Les ingénieurs créent le schéma et le traduisent en fichiers Gerber, qui dictent des motifs de cuivre, des trous de perceuse et des masques de soudure.

  2. Préparation du substrat- FR4 ou le matériau choisi est coupé et laminé avec du papier d'aluminium en cuivre.

  3. Transfert d'image et gravure- Les motifs de circuit sont imprimés et le cuivre indésirable est gravé, laissant des voies conductrices.

  4. Forage et placage- Les trous sont forés pour les vias et les fils de composants, puis plaqués pour assurer la conductivité.

  5. Application de masque à souder- Une couche de polymère protectrice est appliquée, isolant les traces et empêchant le pontage des soudures.

  6. Finition de surface- HASL (nivellement de la soudure à air chaud), énig (ormersion électronique en or d'immersion), ou d'autres finitions sont appliquées pour améliorer la soudabilité.

  7. Sérigraphie- Des marques de référence, des logos et des étiquettes sont ajoutés.

  8. Tests électriques- Les tests de sonde de vol ou basés sur le luminaire garantissent que toutes les connexions sont valides et qu'il n'y a pas de shorts ou de circuits ouverts.

  9. Inspection et emballage finaux- Les conseils sont inspectés visuellement, mesurés et emballés en fonction des exigences du client.

La fiabilité est encore renforcée par des techniques telles que:

  • Contrôle de l'impédancepour les circuits numériques à grande vitesse.

  • Coussinets de secours thermiquepour optimiser le soudage.

  • Technologie microviapour les PCB HDI compacts.

  • Revêtements conformespour l'humidité et la résistance à la poussière.

Les fabricants mondiaux mettent également en œuvreSystèmes de gestion de la qualitécomme ISO 9001, ISO / TS 16949 (Automotive) et AS9100 (Aerospace). Ceux-ci garantissent des performances et une conformité cohérentes avec les industries exigeantes.

Comment les cartes de circuits imprimés façonnent Future Electronics

L'avenir des PCB continue d'évoluer avec des tendances technologiques rapides. Applications émergentes dans5G, dispositifs dirigés par l'IA, véhicules électriques et IoTDemandez des planches plus minces, plus rapides et plus durables. Les innovations incluent:

  • PCB HDI (interconnexion à haute densité): Permettant plus de composants dans des espaces plus petits, permettant des smartphones et une technologie portable.

  • Composants intégrés: Intégration des composants passifs et actifs directement dans les couches de PCB pour les économies d'espace.

  • PCB de noyau métallique: Utilisation de bases en aluminium ou en cuivre pour une dissipation de chaleur améliorée dans l'éclairage LED et l'électronique d'alimentation.

  • Substrats biodégradables: Répondre aux problèmes de durabilité, les PCB respectueux de l'environnement attirent l'attention.

  • PCB imprimé en 3D: Offrant un prototypage flexible et des géométries personnalisées.

Étant donné que les industries exigent des fréquences plus élevées, des vitesses plus rapides et une meilleure efficacité énergétique, la technologie PCB continue de s'adapter. L'électronique automobile, par exemple, nécessite de plus en plus des planches capables de résister à des vibrations élevées, des gammes de températures larges et un contrôle des interférences électromagnétiques. Les dispositifs médicaux reposent sur des PCB miniaturisés qui maintiennent une grande fiabilité à l'intérieur des équipements de sauvetage. Les sociétés de télécommunications investissent dans des PCB à haute fréquence pour assurer une perte de signal minimale dans les stations de base 5G.

L'impact de ces innovations est profond: une meilleure connectivité, un transport plus sûr, des soins de santé avancés et une consommation d'énergie plus efficace. Essentiellement, l'évolution des circuits imprimés influence directement l'avenir de l'infrastructure technologique mondiale.

Questions fréquemment posées (FAQ)

Q1: Combien de temps dure une carte de circuit imprimé?
Un PCB de haute qualité peut durer de 10 à 20 ans selon les conditions d'utilisation, la sélection des matériaux et la gestion thermique. Les PCB industriels et de qualité aérospatiale, conçus avec des spécifications plus strictes, peuvent durer encore plus longtemps avec une maintenance appropriée.

Q2: Comment choisir le bon PCB pour mon application?
Le choix du bon PCB consiste à évaluer l'environnement de fonctionnement, les besoins en puissance, la vitesse du signal et les contraintes de conception physique. Par exemple, les PCB flexibles sont idéaux pour les appareils portables, tandis que les cartes rigides multicouches sont meilleures pour les systèmes de traitement des données à grande vitesse. La consultation avec un fabricant expérimenté assure des choix de matériaux et de conception optimaux.

Les circuits imprimés sont la force cachée derrière la technologie moderne, garantissant que les appareils restent fonctionnels, fiables et efficaces. Des conceptions de base à couches uniques des gadgets grand public aux structures multicouches sophistiquées dans les équipements aérospatiaux et médicaux, les PCB continuent d'évoluer et de s'adapter à de nouveaux défis.

ÀFanway, nous combinons la technologie de pointe, les normes de qualité strictes et l'expertise de l'industrie pour fournir des PCB qui répondent à diverses demandes mondiales. Si vous recherchez un partenaire de confiance pour répondre à vos besoins de fabrication d'électronique,Contactez-nousAujourd'hui et découvrez comment nous pouvons alimenter votre innovation.
