UnPochoir CMSest l’un des composants les plus critiques, mais souvent sous-estimé, de la fabrication électronique moderne. Il détermine directement la précision du dépôt de la pâte à souder, l'alignement des composants et le rendement global de l'assemblage du PCB. Ce guide complet explore ce qu'est un pochoir SMT, comment il fonctionne, les différents types et matériaux disponibles, et pourquoi il joue un rôle décisif dans la réalisation d'une production de technologie de montage en surface (SMT) de haute fiabilité.

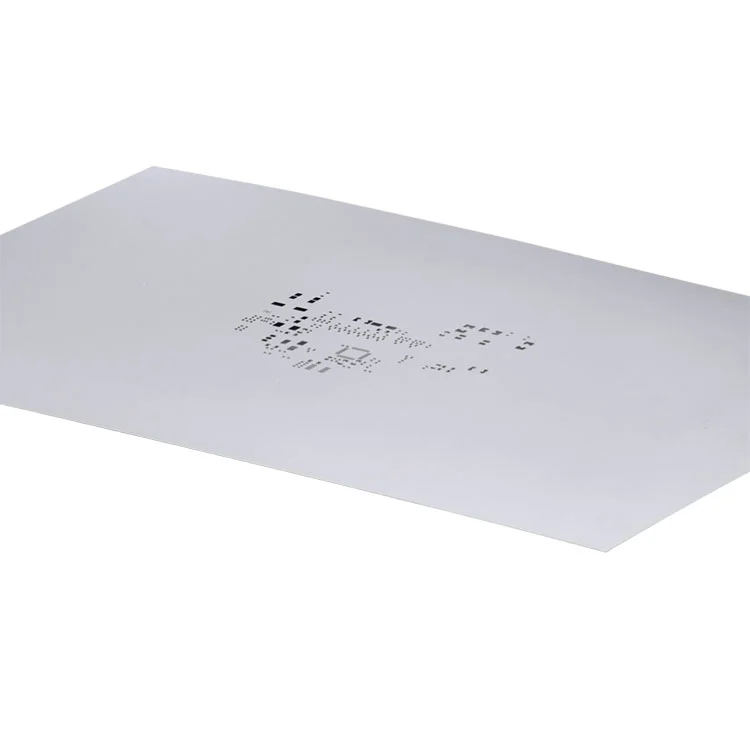

Un pochoir SMT est une feuille de métal fabriquée avec précision utilisée dans l'étape d'impression de pâte à souder de l'assemblage technologique de montage en surface. Il contient des ouvertures découpées au laser qui correspondent exactement aux plages de soudure d'une carte de circuit imprimé (PCB). Pendant la production, de la pâte à souder est appliquée sur la surface du pochoir, permettant à des volumes contrôlés de pâte de passer à travers chaque ouverture et de se déposer sur les plages du PCB.
La précision de ce processus influence directement l’intégrité des joints de soudure, la précision du placement des composants et la fiabilité du produit à long terme. Pour les fabricants tels queTechnologie Cie., Ltd de Shenzhen Fanway, Les pochoirs SMT ne sont pas des consommables mais des outils de précision qui définissent la stabilité du processus.
Le processus d'impression de la pâte à souder est responsable de plus de 60 % des défauts SMT lorsqu'il n'est pas correctement contrôlé. Un pochoir SMT optimisé garantit :
Sans un pochoir SMT bien conçu, même les machines de transfert les plus avancées ne peuvent pas compenser les imprécisions d'impression.
Les pochoirs SMT sont classés en fonction de la structure, de la méthode de montage et du scénario d'application. Les catégories les plus courantes comprennent :
La sélection des matériaux affecte directement la durée de vie du pochoir, la cohérence de l'impression et l'efficacité du nettoyage. Le matériau le plus largement utilisé est l’acier inoxydable en raison de sa durabilité et de la douceur de sa surface.
| Matériel | Avantages | Cas d'utilisation typique |
|---|---|---|
| Acier inoxydable | Haute durabilité, parois d'ouverture lisses | Production de masse |
| Nickel | Excellentes performances de sortie | Composants à pas fin |
| Laiton | Coût inférieur | Utilisation à court terme |
La conception du pochoir est un équilibre entre le contrôle du volume de soudure et l’efficacité de libération de la pâte. Les principaux facteurs de conception comprennent :
Les fabricants avancés commeTechnologie Cie., Ltd de Shenzhen Fanwaysuivez les directives IPC pour garantir une efficacité optimale du transfert de pâte et une répétabilité du processus à long terme.
| Type de pochoir | Précision | Coût | Volume recommandé |
|---|---|---|---|
| Encadré | Très élevé | Moyen | Production en grand volume |
| Sans cadre | Haut | Faible | Production en volume moyen |
| Prototype | Moyen | Très faible | Tests à faible volume |
Les pochoirs SMT sont largement utilisés dans les secteurs de l'électronique grand public, de l'électronique automobile, des dispositifs médicaux, des systèmes de contrôle industriels et des télécommunications. Toute application nécessitant un dépôt précis de pâte à souder repose sur un pochoir SMT correctement conçu.
Du point de vue de l'EEAT, les pochoirs SMT démontrent :
À quoi sert un pochoir SMT ?
Un pochoir SMT est utilisé pour appliquer avec précision de la pâte à souder sur les plots de PCB avant le placement des composants, garantissant ainsi des joints de soudure fiables.
Pourquoi l'épaisseur du pochoir SMT est-elle importante ?
L'épaisseur du pochoir contrôle le volume de soudure ; une épaisseur incorrecte peut entraîner des défauts de soudure ou de pontage insuffisants.
Quel type de pochoir SMT convient le mieux à la production de masse ?
Les pochoirs SMT encadrés sont les meilleurs pour la production de masse en raison de leur stabilité et de leur répétabilité.
À quelle fréquence un pochoir SMT doit-il être remplacé ?
Le remplacement dépend de l'utilisation, de la fréquence de nettoyage et de la qualité des matériaux, mais les pochoirs de haute qualité peuvent durer des dizaines de milliers de cycles.
Quelles normes guident la conception des pochoirs SMT ?
IPC-7525 et IPC-A-610 sont des normes largement reconnues qui guident la conception des pochoirs et l'application de la pâte à souder.
Si vous recherchez des solutions de pochoirs SMT de haute précision soutenues par une expertise de fabrication et un contrôle qualité strict,Technologie Cie., Ltd de Shenzhen Fanway est prêt à soutenir vos objectifs de production.Contactnousaujourd'hui pour discuter de la façon dont nos solutions SMT Pochoir peuvent améliorer votre rendement d'assemblage et votre fiabilité à long terme.
