La plupart des ingénieurs et fabricants en électronique ont du mal à équilibrer le coût, la résistance aux flammes et la compatibilité multicouche lors de la sélection des substrats PCB.Carte FR4, le matériau de circuit imprimé époxy en fibre de verre grand public avec qualité ignifuge UL94 V-0, résout parfaitement ces problèmes.Technologie Fanway, fabricant professionnel d'EMS et de PCB depuis 12 ans, fournit des fournitures personnalisablesCarte FR4couvrant des panneaux simple face à 108 couches, avec des certifications ISO, IATF et médicales complètes.

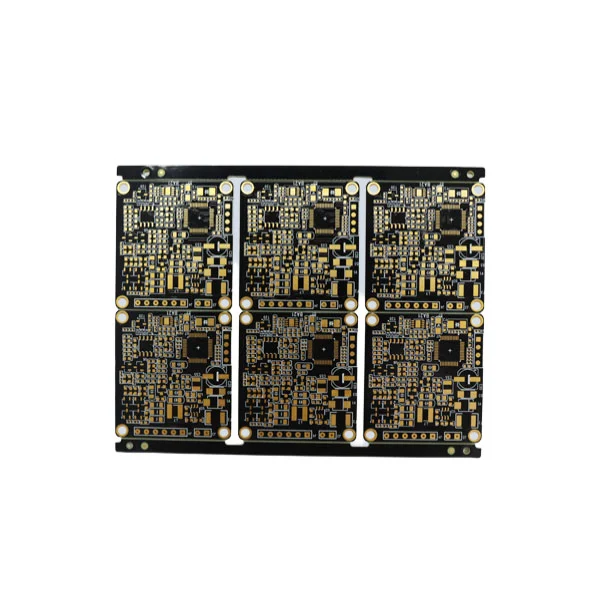

Carte FR4fait référence à un circuit imprimé ignifuge de grade 4, fabriqué en tissu de fibre de verre tissé imprégné de résine époxy ignifuge, atteignant la norme de sécurité auto-extinguible UL94 V-0.Fanway Carte FR4prend en charge une personnalisation flexible des couches, de l'épaisseur, du poids du cuivre et de la finition de surface, compatible avec la technologie HDI aveugle/enterrée.Fanwayintègre la conception, la fabrication, l'assemblage SMT et les tests complets de PCB, offrant un guichet uniqueCarte FR4des solutions du prototype à la production en série pour tous les segments électroniques.
| Élément de paramètre | Gamme Standard Spécifique |
| Nombre maximum de couches | Jusqu'à 108 couches |
| Épaisseur du panneau fini | 0,2 mm – 10,0 mm |
| Taille maximale du panneau de production | 610mm * 1200mm |
| Options d'épaisseur de cuivre | 0,5 once ~ 12 onces |
| Largeur/espacement minimum des lignes | 2,5 mil / 2,5 mil |
| Plus petite taille de trou fini | 0,1 mm |
| Rapport hauteur/largeur maximum | 25:1 |
| Tolérance de contrôle d'impédance | ±10% |
| Finitions de surface disponibles | HASL(LF), ENIG, étain/argent par immersion, doigt d'or, OSP, placage à l'or dur |
| Qualités de matériaux FR4 en option | TG150, TG170, FR4 sans halogène |
| Matériel haute fréquence correspondant | Rogers, Arlon, Stacking hybride Taconic |
La certification UL94 V-0 garantit que la carte s'éteint automatiquement après un court-circuit ou un chauffage à haute température, réduisant ainsi le risque d'incendie pour les équipements automobiles, médicaux et électroniques de puissance.
Prend en charge les conceptions simples/doubles/multicouches, via aveugle HDI et en cuivre épais ; compatible avec des panneaux d'épaisseur de 0,4 mm d'épaisseur à 3,2 mm d'épaisseur pour diverses demandes de miniaturisation de produits.
Faible perte diélectrique, excellente isolation et performances anti-humidité ; la base dure en fibre de verre résiste à la flexion et à la déformation pendant la production et le fonctionnement à long terme de l'équipement.
Les variantes FR4 standard, à haute Tg et sans halogène sont facultatives et correspondent aux processus de brasage sans plomb et aux règles de conformité environnementale en matière d'exportation telles que RoHS et REACH.
Coût des matières premières équilibré par rapport aux substrats Rogers ou en céramique ;Fanwayoptimise la conception de l'empilement pour utiliser le FR4 pour les zones de signaux communes et les matériaux haute fréquence uniquement pour les pièces RF afin de réduire le budget global du projet.
Technologie Fanwaypossède plus de 12 ans d'expérience dans la fabrication électronique, chaîne industrielle EMS complète, de la conception de circuits imprimés à l'assemblage de boîtes :
1. Équipement de production complet
Équipé de lignes SMT automatiques, de rayons X 3D, d'AOI, de SPI, de brasage à la vague, d'une station de reprise BGA et de machines de test fonctionnelles complètes pourCarte FR4inspection.
2. Système de certification strict
Posséder la norme automobile ISO9001 : 2015, IATF16949, la certification des dispositifs médicaux ISO13485, la conformité de fabrication UL, RoHS, REACH et IPC.
3. Contrôle qualité du cycle complet
Analyse de pré-production gratuite DFM, inspection des matériaux entrants, analyse complète AOI/X-Ray en cours de processus, test électrique de sonde volante terminé pour réduire le taux de reprise.
4. Calendrier de livraison flexible
Service de prototype rapide de 72 heures, délai de production en gros de 5 à 7 jours, petits lots d'essai et commandes de masse importantes tous deux acceptables.
5. Équipe professionnelle de R&D et après-vente
Les ingénieurs fournissent une optimisation gratuite de la mise en page ; Assistance technique 24h/24 et 7j/7, garantie de 3 ans pour les produits défectueux de qualité.
• Électronique automobile : cartes de commande de voiture, nouveaux modules d'alimentation en énergie, circuits imprimés de capteurs (cartes FR4 certifiées IATF)
• Dispositifs médicaux : équipements de surveillance, cartes de circuits imprimés pour instruments de diagnostic (ISO13485 FR4 sans halogène)
• Électronique grand public : ordinateurs portables, éclairage LED, panneaux de commande d'appareils électroménagers
• Automatisation industrielle : cartes de circuits imprimés PLC, capteurs, entraînement moteur FR4
• Télécommunications et 5G : cartes de contrôle auxiliaires des stations de base, cartes RF hybrides FR4-Rogers
• Énergie renouvelable : contrôleur solaire, PCB d'équipement de stockage d'énergie
1. HDI à 6 couchesCarte FR4pour équipement photoélectrique LED, transmission de signal stable pour modules d'entraînement d'éclairage
2. Carte mère d'ordinateur portable HDI FR4 à 8 couches, matériau à haute Tg adaptant la dissipation thermique de l'ordinateur portable de longue durée
3. PCB hybride FR4 + Rogers à 14 couches pour les équipements de communication RF, équilibrage des coûts et performances haute fréquence
4. Store multicouche via carte de commande industrielle FR4, conception en cuivre épais pour circuits d'alimentation à courant élevé
FR4 signifie ignifuge de grade 4, tous les PCB Fanway FR4 passent la certification de résistance aux flammes auto-extinguibles UL94 V-0.
Oui, les matériaux TG150/TG170 et FR4 sans halogène sont disponibles pour les projets de production médicaux et sans plomb.
Fanway prend en charge un délai d'exécution rapide de 72 heures pour les petits lots de prototypes, la production de masse prend 5 à 7 jours ouvrables.
Oui, nous proposons une solution unique comprenant la fabrication de circuits imprimés, le soudage SMT/DIP, les tests fonctionnels et l'assemblage en boîte.
Les documents de test et de conformité UL, RoHS, REACH, ISO9001, IATF16949, ISO13485 sont tous disponibles.
Fanway fabrique des cartes empilées hybrides combinant FR4 et Rogers pour réduire le coût total des matériaux sans perdre les performances RF.
Carte FR4reste le choix de substrat le plus rentable et le plus polyvalent pour presque tous les projets de fabrication électronique, intégrant une sécurité contre les flammes, des performances stables et une structure personnalisable. Soutenu parFanwayAvec 12 ans d'expérience dans la fabrication de PCB et EMS, des lignes de production entièrement automatiques et des certifications d'exportation mondiales complètes, nous pouvons fournir des produits standard et personnalisés.Carte FR4prototypes et commandes de masse pour les constructeurs automobiles, médicaux, télécoms et électroniques industriels. Si vous avez besoin de fiches techniques, d'une évaluation gratuite DFM et de devis d'usine en gros, n'hésitez pas àContactez-nous. Notre équipe professionnelle d'ingénierie de circuits imprimés concevra des produits adaptésCarte FR4solutions d'empilage en fonction de l'environnement de travail de votre équipement et des exigences en matière de paramètres électriques.
