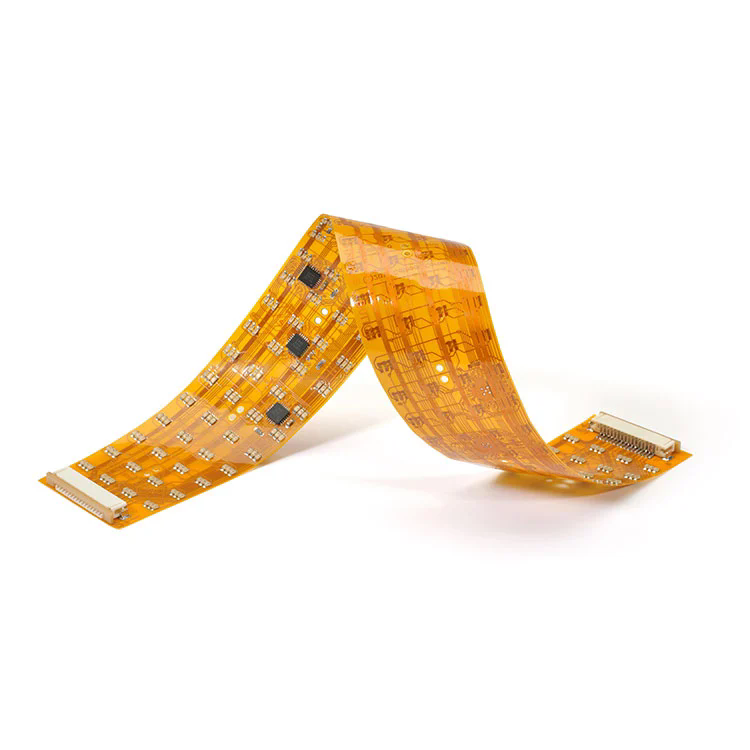

Cartes de circuits imprimés flexibles(PCB FPC) sont une innovation qui a remodelé la structure de l'électronique moderne en permettant des connexions de circuits flexibles, légères et haute densité. Contrairement aux PCB rigides traditionnels, les PCB FPC sont fabriqués à partir de matériaux de base flexibles tels que le polyimide (PI) ou le polyester (PET), qui peuvent se plier, se plier ou se tordre sans casser le circuit. Cette caractéristique unique permet aux concepteurs de créer des structures de produits plus petites, plus fines et plus dynamiques.
Les PCB FPC sont largement utilisés dans les appareils portables, les instruments médicaux, les systèmes automobiles, les smartphones et les systèmes de contrôle industriels. Leur flexibilité et leurs performances supérieures en font une base essentielle pour l’évolution de l’électronique compacte et multifonctionnelle.
Les principales caractéristiques des PCB FPC comprennent :
Léger et fin : l'épaisseur peut être aussi faible que 0,1 mm, ce qui le rend adapté aux appareils électroniques miniaturisés.
Haute fiabilité : les circuits en cuivre flexibles réduisent les erreurs de câblage et améliorent l'intégrité globale du signal.
Résistance à la chaleur et aux produits chimiques : le substrat en polyimide garantit des performances stables dans les environnements difficiles.
Excellente capacité de flexion dynamique : convient aux appareils comportant des pièces mobiles ou pliables.
Essentiellement, le PCB FPC permet un mélange parfait de fonctionnalité, de durabilité et de flexibilité, prenant en charge la liberté de conception exigée par la prochaine génération d'innovation électronique.
Le principe de fonctionnement d'un PCB FPC réside dans sa structure en couches, qui permet d'imprimer des traces conductrices de cuivre sur un film isolant flexible. La structure est généralement composée de :
Matériau de base (substrat) : Film polyimide (PI) ou PET qui offre une flexibilité mécanique et une isolation.
Couche adhésive : colle la feuille de cuivre au substrat (peut être de type adhésif ou sans adhésif).
Feuille de cuivre : couche conductrice pour la transmission du courant.
Film Coverlay : protège le circuit des dommages environnementaux et fournit une isolation.
Couche de renfort (facultatif) : renforce les zones de connecteurs ou les points de montage.
Vous trouverez ci-dessous un tableau détaillé résumant les principales spécifications techniques couramment utilisées dans la fabrication professionnelle de PCB FPC :
| Paramètre | Spécification | Description |
|---|---|---|
| Matériau de base | Polyimide (PI) / PET | Matériau de substrat flexible et résistant à la chaleur |
| Épaisseur du cuivre | 1/3 once – 3 onces | Détermine la capacité de transport de courant |
| Nombre de couches | 1 à 6 couches | Dépend de la complexité du circuit |
| Largeur/espacement minimum des lignes | 0,05 mm / 0,05 mm | Définit la précision de la densité du circuit |
| Finition de surface | ENIG, OSP, HASL, Immersion Argent | Assure la soudabilité et la protection contre la corrosion |
| Rayon de courbure | ≥0,5 mm | Indique la flexibilité et la durabilité lors du pliage |
| Température de fonctionnement | -40°C à +150°C | Convient aux environnements à haute température |
| Masque de soudure | Jaune, Noir, Vert, Transparent | Fournit un revêtement esthétique et protecteur |
| Contrôle d'impédance | ±10% | Maintient la stabilité de la transmission du signal |
Ces paramètres techniques affectent directement les performances électriques, la durabilité mécanique et l'efficacité d'intégration des produits des PCB FPC. La combinaison correcte des matériaux et de la conception garantit une transmission stable du signal même dans des conditions mécaniques extrêmes.
Lors de l'examen de la conception de circuits imprimés pour les appareils électroniques modernes, les circuits imprimés FPC offrent une polyvalence et une fiabilité inégalées par rapport aux cartes rigides. Les raisons de sa popularité croissante reposent sur trois avantages techniques majeurs :
Les PCB FPC permettent aux ingénieurs de créer des interconnexions tridimensionnelles en pliant et en pliant la carte pour s'adapter à des géométries de dispositifs complexes. Cette fonctionnalité réduit considérablement les besoins en espace et permet de concevoir des appareils plus fins, plus légers et plus ergonomiques, essentiels dans les smartphones, les appareils photo et les appareils portables médicaux.
Avec moins de joints de soudure et de connecteurs, les PCB FPC réduisent le risque de connexions desserrées et d'interférences de signal. Ils sont très résistants aux vibrations, ce qui les rend idéaux pour les applications automobiles et aérospatiales où des performances constantes sont cruciales.
L'uniformité des traces de cuivre et la conception à impédance contrôlée aident à maintenir l'intégrité du signal aux hautes fréquences. Ceci est particulièrement vital dans les systèmes de communication à haut débit, les modules IoT et les capteurs avancés.
Simplifie l'assemblage et réduit les erreurs de câblage.
Offre d'excellentes performances de dissipation thermique.
Permet des assemblages électroniques légers et miniaturisés.
Prend en charge la production automatisée avec des taux de rendement élevés.
Electronique grand public : smartphones, tablettes, écrans pliables, appareils photo.
Équipement médical : stimulateurs cardiaques, systèmes d'imagerie diagnostique, biocapteurs.
Electronique automobile : tableaux de bord, éclairage LED, systèmes d'airbags.
Automatisation industrielle : panneaux de commande, bras robotisés et capteurs intelligents.
En intégrant ces capacités, les PCB FPC ne constituent pas seulement un composant technologique mais un avantage de conception stratégique qui définit l'innovation et la compétitivité des produits dans la fabrication électronique d'aujourd'hui.
La sélection du bon fournisseur de PCB FPC est essentielle pour obtenir des performances de produit stables et une fiabilité à long terme. Lors de l’évaluation d’un fabricant, tenez compte des aspects suivants :
Assurez-vous que le fabricant est équipé de machines de forage laser avancées, de systèmes de gravure de précision et d'une inspection optique automatique (AOI) pour maintenir la précision dimensionnelle et la cohérence.
Les PCB FPC de qualité supérieure dépendent de matériaux certifiés tels que les films polyimide Dupont™ ou Panasonic™, combinés à des feuilles de cuivre de haute pureté. Des processus de contrôle qualité stricts tels que la conformité IPC Classe 3 et la certification ISO 9001 sont des indicateurs de fiabilité de fabrication.
Un fournisseur professionnel doit offrir une assistance technique complète – depuis la conception initiale du circuit jusqu’à la simulation d’impédance, le prototypage et la production de masse – garantissant que le produit final répond à la fois aux exigences de performances et de coûts.
Les PCB FPC fiables sont soumis à plusieurs processus de test, notamment :
Tests électriques (E-test) pour la détection d'ouverture/court-circuit.
Tests de flexion et de flexion pour confirmer l'endurance mécanique.
Tests de choc thermique et de vieillissement pour la durabilité environnementale.
Inspection microscopique pour l’uniformité des traces et la qualité de l’adhésion.
En choisissant un fournisseur expérimenté et certifié, vous pouvez réduire considérablement les risques de production, améliorer la fiabilité et optimiser les délais de mise sur le marché.
Q1 : Quelle est la différence entre le PCB FPC et le PCB rigide ?
A1 : La principale différence réside dans la flexibilité et la structure. Les PCB FPC utilisent des matériaux flexibles tels que le polyimide qui permettent le pliage et le pliage, tandis que les PCB rigides sont fabriqués à partir de substrats FR-4 solides. Les PCB FPC sont idéaux pour les appareils compacts ou mobiles, tandis que les PCB rigides sont utilisés pour les structures statiques et de grande taille.
Q2 : Les PCB FPC peuvent-ils gérer des applications à courant élevé ?
A2 : Oui, avec une épaisseur de cuivre et une gestion thermique appropriées, les PCB FPC peuvent gérer efficacement un courant élevé. Les FPC multicouches avec cuivre renforcé peuvent supporter de lourdes charges dans les systèmes automobiles, les modules de puissance et les systèmes de contrôle industriels.
À une époque où la flexibilité, la fiabilité et la précision définissent le progrès technologique, les PCB FPC jouent un rôle irremplaçable dans l'alimentation de la prochaine génération d'appareils électroniques. Leur capacité à combiner structure légère, performances à haute vitesse et adaptabilité de la conception en fait une pierre angulaire de l'innovation dans diverses industries, de l'électronique grand public à la technologie médicale et au-delà.
ÀFanway, nous sommes spécialisés dans la fourniture de solutions de circuits imprimés FPC sur mesure qui répondent aux normes industrielles les plus exigeantes. Avec des installations de fabrication avancées, des tests de qualité rigoureux et un engagement envers la satisfaction du client, Fanway garantit que chaque circuit flexible offre des performances optimales et une durabilité à long terme.
Si vous développez de l'électronique haute performance et recherchez un partenaire PCB FPC fiable, n'hésitez pas àContactez-nousaujourd'hui. L'équipe d'ingénierie de Fanway vous fournira des conseils d'experts, une assistance à la conception et des services de production à guichet unique pour donner vie à vos idées innovantes.
-
