Fanway se spécialise dans la fourniture de services d'assemblage de PCB de bout en bout efficaces et fiables, précisément adaptés à vos exigences uniques pour accélérer votre réussite de produit.
Le pochoir SMT, également connu sous le nom de pochoir PCB, est un outil important dans le processus de production SMT. Sa fonction centrale est d'assurer le soudage de haute qualité des composants électroniques par l'impression précise de la pâte de soudure. Que ce soit pour la production de masse ou l'assemblage de haute précision, le pochoir SMT a toujours joué un rôle important dans l'amélioration de l'efficacité de la production, la réduction des coûts et l'assurance de la qualité du produit. Fanway est spécialisé dans les pochoirs de coupe laser pour l'assemblage de PCB, offrant une précision inégalée, un revirement rapide et un support global. Nous concevons des pochoirs SMT de précision conçus pour optimiser vos processus de technologie de montage de surface (SMT). En tant que partenaire de confiance pour les fabricants de PCBA dans le monde entier, nos pochoirs de coupe laser assurent un dépôt cohérent de la pâte de soudure, des défauts réduits et une efficacité de production accrue.

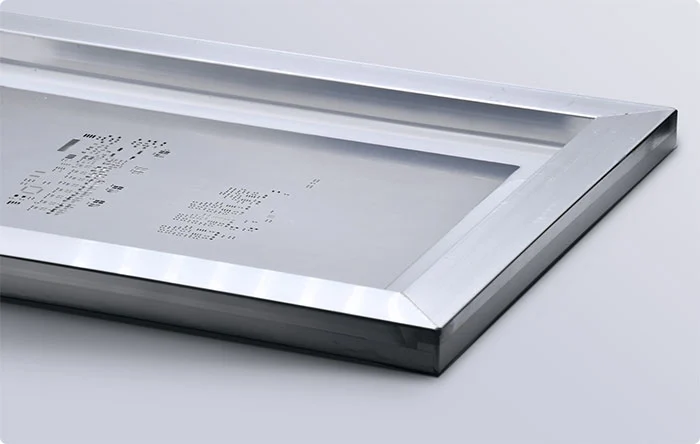

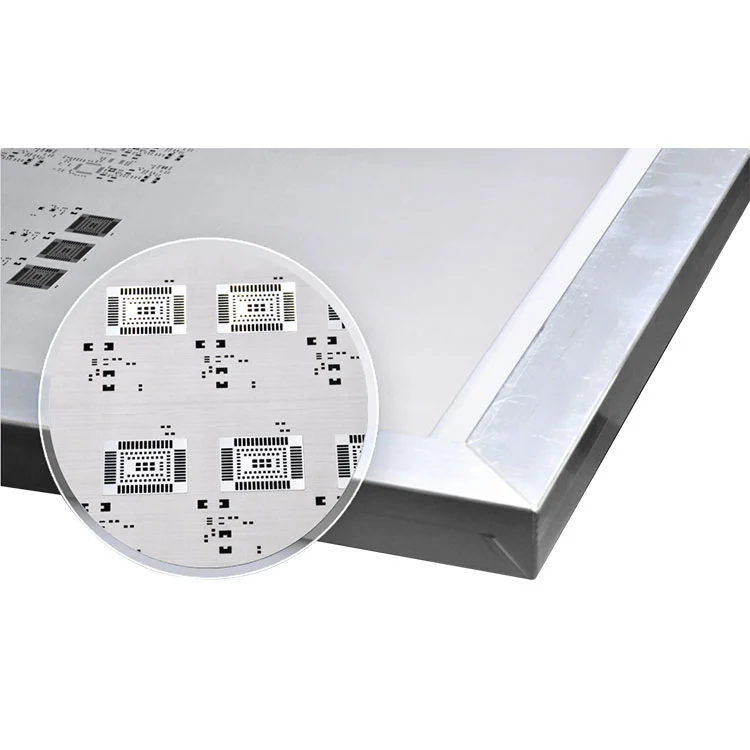

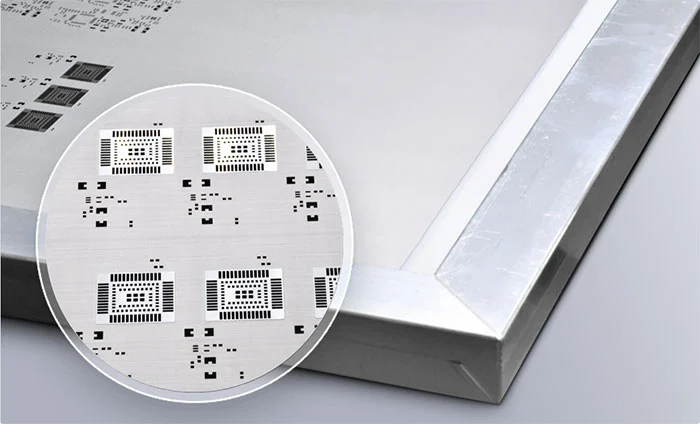

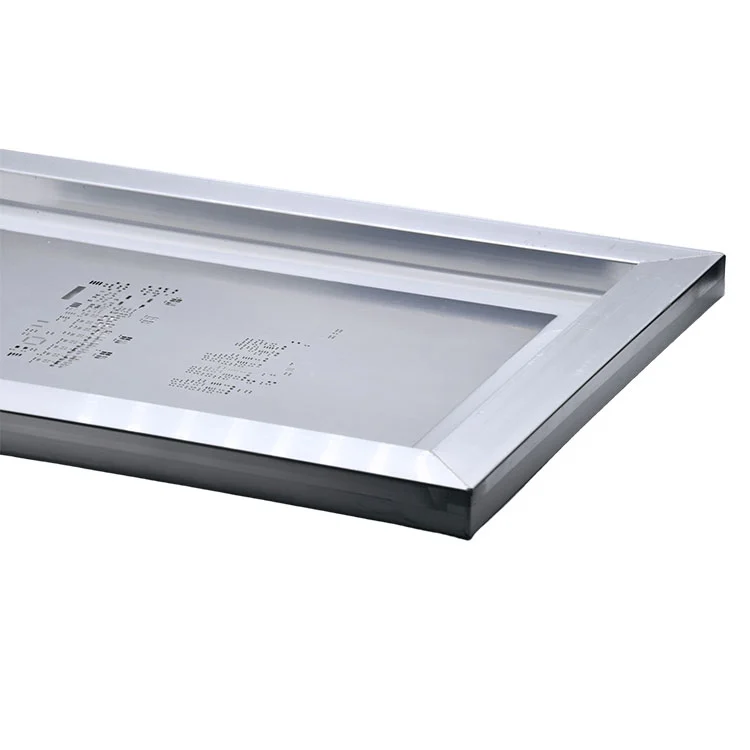

Ce pochoir est fixé dans un cadre rigide en permanence, avec l'aide d'une bordure en maillage. Cette bordure en maille permet à la feuille de pochoir d'être étirée étroitement, garantissant une surface plate et stable. Cet étirement serré atteint l'impression à haute précision. Par rapport à un pochoir SMT sans cadre, il est plus pratique car il n'est pas nécessaire d'étirer le pochoir seul, et il est plus adapté aux courses de production à haut volume.

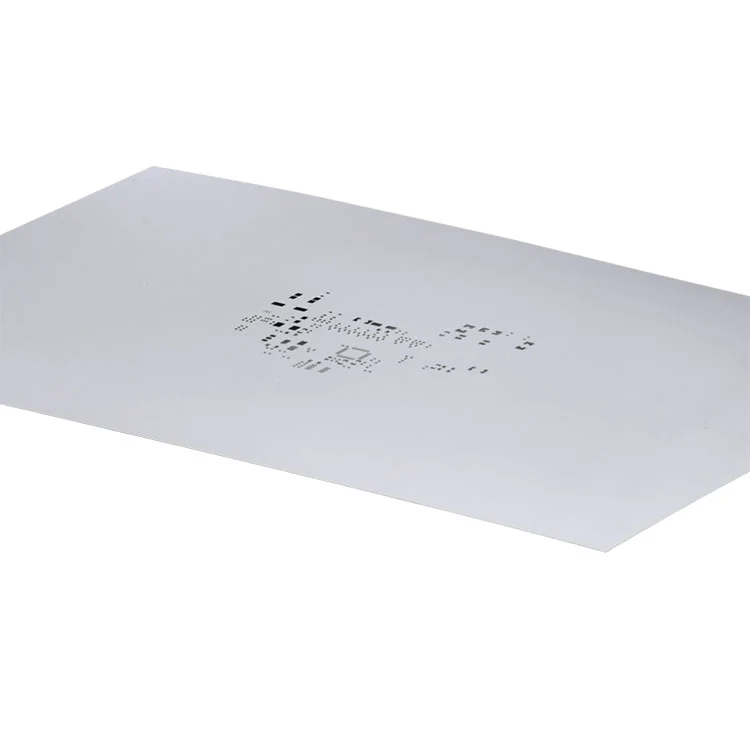

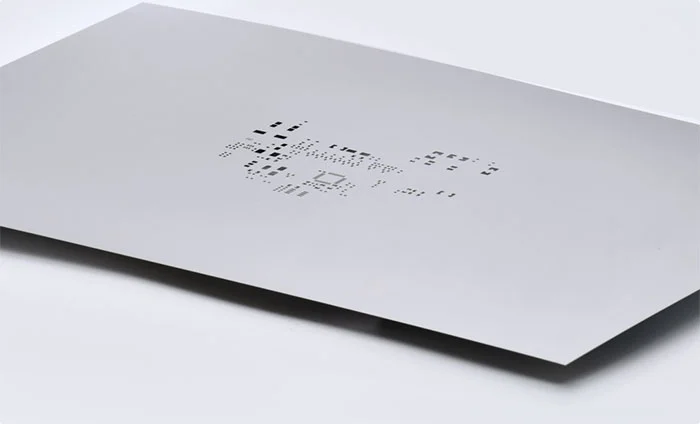

Les pochoirs SMT sans cadre, également connus sous le nom de feuilles, sont des feuilles 100% taillées au laser. Vous pouvez les utiliser avec des cadres réutilisables. Par rapport aux pochoirs encadrés, il offre une solution rentable et respectueuse de l'environnement. En conséquence, il est préférable pour les courses courtes et l'assemblage PCB prototype. De plus, vous pouvez l'utiliser pour le soudage à main et à la machine.
Ces pochoirs sont fabriqués sur mesure à partir de fichiers CAO ou de fichiers Gerber et conçus pour l'impression de pâte de souceuse à main. En utilisant des pochoirs SMT prototypes, vous pouvez éliminer les erreurs d'impression, éviter le besoin de soudage manuel des composants sur la carte de circuit imprimé, accélérez le processus d'assemblage des PCB.
Nos systèmes laser de pointe atteignent ** ± 0,01 mm précisément **, assurant un alignement parfait avec vos fichiers de conception PCB (Gerber / ODB ++). Idéal pour les composants fins (jusqu'à 01005) et les dispositions complexes.
Choisissez parmi 304/316 en acier inoxydable ou nickel électropolie pour une durabilité supérieure. Nos pochoirs résistent à plus de 100 000 cycles d'impression tout en maintenant la définition de bord.
- tailles et formes d'ouverture adaptées à votre bom
- Options de trame: cadres nano-revêtus, montés sur tension ou réutilisables
- Solutions de sport à pas pour l'épaisseur de PCB mixte
Prototypes pochoirs en 24 heures | Commandes en vrac dans 3-5 jours
Expédition DHL / FedEx dans plus de 50 pays
✔ Applications larges:Les pochoirs SMT peuvent être utilisés pour presque tous les processus de fabrication de PCB et ne sont pas limités à une technique de fabrication spécifique.
✔ Haute précision et cohérence:Les pochoirs SMT s'assurent que la position des coussinets de pâte de soudure est très précise et que la taille de l'ouverture est cohérente.
✔ Raccourcissement du temps d'assemblage des PCB:Avec les pochoirs SMT, la pâte de soudure peut être appliquée à l'ensemble du PCB en une étape, ce qui réduit considérablement le temps d'assemblage.
| Pochoir à coupe laser | Les pochoirs à coupe laser offrent une précision élevée et conviennent aux composants à finesse. |
| Pochoir de gravure chimique | Le pochoir de la gravure chimique est le plus rentable et convient à la fabrication SMT standard. |
| Pochoir en pas | Le pochoir pas-up / basses est le meilleur choix lors de la conception de composants qui nécessitent différentes épaisseurs de pâte de soudure, optimiser le dépôt de pâte de soudure. |
| Pochoir électroformé | Le pochoir électroforme fournit une précision ultra-élevée et est parfait pour les applications à haute fiabilité. |
Q: Comment choisir la bonne épaisseur du pochoir?
R: Généralement, 0. 1 mm à 0. 2 mm, selon le type de pâte de soudure, la spécification de conception des PCB et la taille des composants.
Q: Qu'est-ce que la durée de vie d'un pochoir SMT?
R: Généralement, 10 000 cycles, mais cela dépend de la fréquence à laquelle il est utilisé et de la façon dont il est entretenu par le nettoyage.
Q: Pouvez-vous offrir des prototypes de pochoirs SMT?
R: Oui, nous le pouvons. Veuillez fournir un fichier de conception PCB pour la personnalisation.
