Qu'est-ce qu'un assemblage de circuits imprimés à montage en surface et pourquoi est-ce important ?

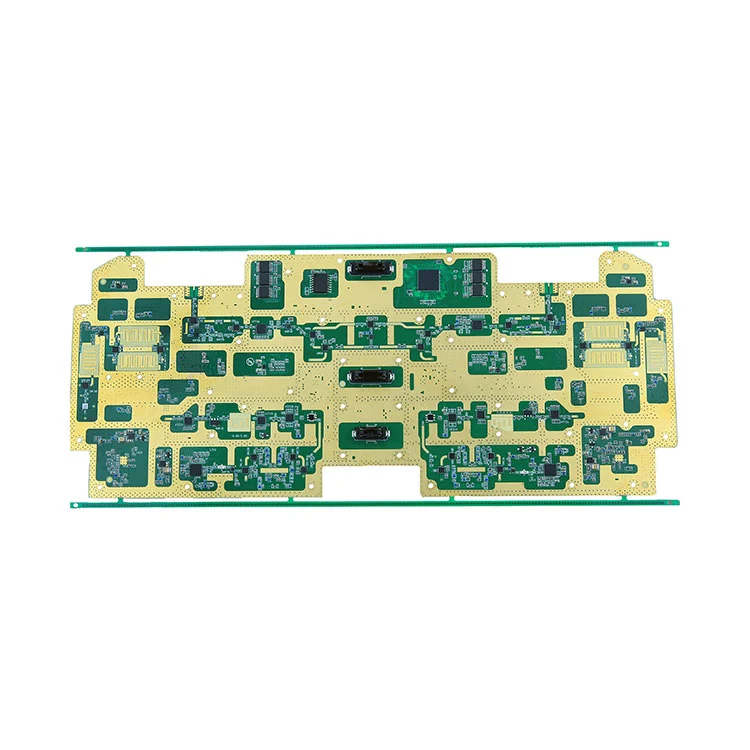

Qu'est-ce qu'un assemblage de circuits imprimés à montage en surface ?

L'assemblage de circuits imprimés à montage en surface fait référence au processus d'assemblage électronique dans lequel les composants sont montés directement sur la surface d'une carte de circuit imprimé (PCB) au lieu d'être insérés à travers des trous. Ce processus repose sur la technologie de montage en surface (SMT) et les dispositifs de montage en surface (SMD), qui permettent une densité de composants plus élevée et des coûts de fabrication réduits. Le SMT est devenu omniprésent dans l'industrie électronique en raison de ses avantages en matière d'efficacité, d'évolutivité et de performances.

En quoi la technologie de montage en surface est-elle différente de la technologie de montage traversant ?

Le principal contraste entre la technologie de montage en surface (SMT) et la technologie Through-Hole (THT) réside dans la façon dont les composants électriques sont fixés au PCB :

Pourquoi utiliser un assemblage de circuits imprimés à montage en surface ?

• Densité de composants plus élevée :SMT permet d'avoir plus de pièces sur des cartes plus petites.
• Coût de fabrication réduit :L'automatisation réduit les coûts de main-d'œuvre et les erreurs de répétabilité.
• Performances électriques améliorées :SMT réduit la longueur du fil, améliorant ainsi la qualité du signal.
• Cycles de production plus rapides :Les processus automatisés de transfert et de redistribution accélèrent la production.
• Flexibilité de conception :Les deux surfaces du tableau peuvent être remplies.

Quels composants sont couramment utilisés dans l'assemblage de circuits imprimés à montage en surface ?

SMT comprend de nombreux types de composants. Voici les plus courants :

Quelles sont les étapes clés du processus d’assemblage à montage en surface ?

1. Impression au pochoir :La pâte à souder est appliquée sur les plots PCB à l'aide d'un pochoir.
2. Choisir et placer :Les machines placent les CMS avec précision sur la pâte à souder.
3. Soudure par refusion :Le PCB passe dans un four de refusion pour faire fondre la pâte à souder.
4. Inspection et contrôle qualité :Les contrôles AOI, radiographiques et optiques vérifient la précision de l’assemblage.
5. Test final :Les tests fonctionnels confirment les performances.

Comment faire face aux défis d’assemblage courants ?

L'assemblage SMT peut être confronté à plusieurs défis, tels que le tombstoning, les ponts de soudure et les circuits ouverts. Les meilleures pratiques incluent :

• Optimiser la disposition des PCB :Conception et espacement appropriés des tampons pour réduire les problèmes de soudure.
• Ajuster le profil de redistribution :Profils de température sur mesure pour des joints de soudure cohérents.
• Utilisez des matériaux de haute qualité :Une pâte à souder et des composants fiables améliorent la cohérence.
• Effectuer une assurance qualité robuste :Utilisez l’AOI, les rayons X et les TIC pour détecter les défauts le plus tôt possible.

Quels matériaux sont requis pour le SMT ?

Comment garantir la qualité et la fiabilité des assemblages de montage en surface ?

Un assemblage à montage en surface de haute qualité nécessite des tests et une validation rigoureux. Les méthodes clés comprennent :

• Inspection optique automatisée (AOI) :Détecte les composants manquants, la polarité et les problèmes de soudure.
• Inspection aux rayons X :Révèle les défauts cachés des joints de soudure.
• Tests en circuit (TIC) :Teste les performances électriques au niveau des composants.
• Tests fonctionnels :Vérifie le comportement du circuit complet dans des conditions réelles.

L'assurance qualité combinée garantit que les PCB répondent aux normes de performance et de fiabilité attendues dans l'électronique moderne.

Quelles sont les tendances futures en matière d’assemblage de PCB à montage en surface ?

Plusieurs tendances clés façonnent l’avenir du SMT :

• Miniaturisation :Facteurs de forme plus petits et composants micro-SMD.
• Automatisation avancée :Sélection et placement pilotés par l'IA et retour d'information sur les processus en temps réel.
• Électronique imprimée en 3D :La fabrication additive s'intègre au SMT.
• Inspection intelligente :L'apprentissage automatique améliore la détection des défauts.

Ces tendances garantissent que l'assemblage de circuits imprimés à montage en surface continue d'évoluer, améliorant les performances et réduisant les cycles de production.

Foire aux questions

Qu'est-ce qu'un assemblage PCB à montage en surface ?

L'assemblage de PCB à montage en surface fait référence au processus de montage de composants électroniques directement sur la surface d'un PCB à l'aide de processus SMT. Il remplace l'assemblage traversant traditionnel dans la plupart des appareils électroniques modernes en raison de ses avantages en termes d'efficacité et de miniaturisation.

Comment la technologie de montage en surface améliore-t-elle les performances ?

SMT améliore les performances en réduisant la longueur du fil, ce qui diminue l'inductance et la résistance. Cela améliore l'intégrité du signal et permet aux cartes de fonctionner à des fréquences plus élevées avec moins de bruit.

Quelles industries bénéficient le plus de l’assemblage pour montage en surface ?

Des secteurs tels que l'électronique grand public, l'automobile, les dispositifs médicaux, l'aérospatiale et les télécommunications dépendent fortement du SMT en raison du besoin d'assemblages électroniques compacts, fiables et hautes performances.

Quels sont les défis rencontrés dans l'assemblage à montage en surface ?

Les défis incluent la gestion de très petits composants, la garantie d'une application précise de la pâte à souder et l'évitement des défauts tels que les chutes ou les ponts de soudure. Des systèmes avancés de contrôle et d’inspection des processus sont nécessaires pour atténuer ces problèmes.

Pourquoi le contrôle qualité est-il crucial en SMT ?

Le contrôle qualité garantit la fiabilité et la fonctionnalité des produits finis. Avec des composants haute densité et un assemblage automatisé, les défauts peuvent rapidement conduire à des pannes sur le terrain. Des processus tels que l’AOI et l’inspection aux rayons X détectent les problèmes avant les tests finaux.
