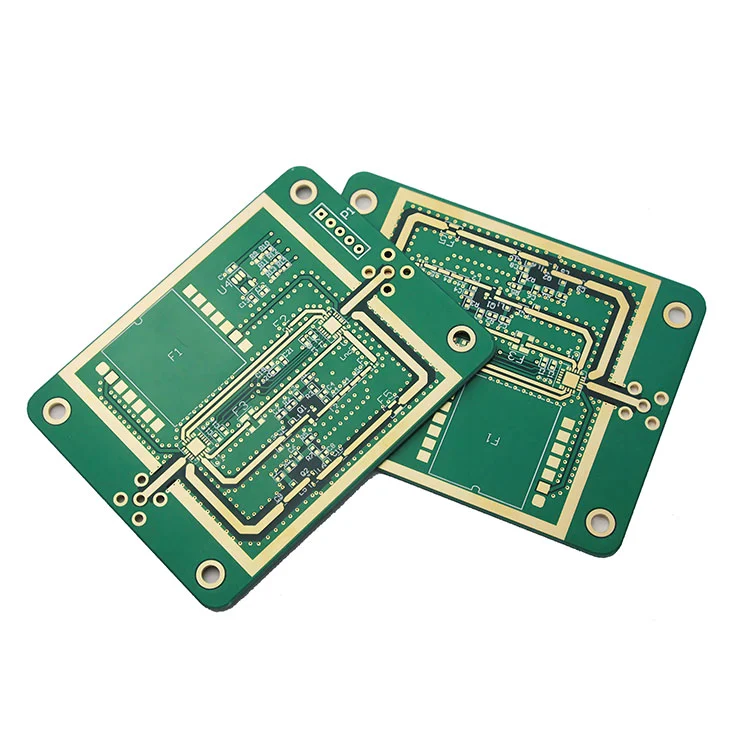

PCB haute fréquenceLa technologie est essentielle pour les systèmes RF, micro-ondes et numériques modernes fonctionnant dans la gamme GHz. À mesure que les fréquences augmentent, la perte de signal, l’inadéquation d’impédance et les interférences électromagnétiques deviennent des défis de conception critiques. Ce guide complet explique comment les PCB haute fréquence améliorent l'intégrité du signal, explore les matériaux, les stratégies de conception, les processus de fabrication, les facteurs de coût et les solutions pratiques aux problèmes d'ingénierie courants. Que vous développiez des modules 5G, des radars automobiles, des systèmes satellitaires ou des appareils de communication à haut débit, cet article fournit des informations techniques claires pour vous aider à obtenir des performances stables et fiables.
Table des matières
1. Comprendre les principes fondamentaux des PCB haute fréquence
2. Pourquoi l'intégrité du signal devient critique à hautes fréquences
3. Sélection des matériaux pour les PCB haute fréquence
4. Propriétés électriques qui influencent les performances
5. Stratégies de conception d'empilement de PCB
6. Techniques de disposition pour minimiser la perte de signal
7. Précision de fabrication et assurance qualité
8. Considérations sur la finition de surface des circuits RF
9. Optimisation des coûts sans compromettre les performances
10. Applications industrielles des PCB haute fréquence
11. Choisir le bon partenaire de fabrication
12. Pourquoi Shenzhen Fanway Technology Co., Ltd est un choix de confiance
13. Questions fréquemment posées
14. Réflexions finales
1. Comprendre les principes fondamentaux des PCB haute fréquence
Un PCB haute fréquence est conçu pour fonctionner de manière fiable à des fréquences généralement supérieures à 500 MHz et s'étendant souvent dans des plages de plusieurs GHz. À ces niveaux, même de petites variations des propriétés diélectriques, de la rugosité du cuivre et de la géométrie des traces peuvent affecter de manière significative le comportement du circuit.
Contrairement aux cartes classiques, les conceptions de circuits imprimés haute fréquence nécessitent des matériaux à faibles pertes, une impédance étroitement contrôlée et des tolérances de fabrication précises pour garantir une transmission prévisible du signal.
2. Pourquoi l'intégrité du signal devient critique à hautes fréquences
À mesure que la fréquence augmente :
La longueur d'onde du signal se raccourcit
Les lignes de transmission se comportent comme des circuits distribués
Des discontinuités mineures provoquent des réflexions
La tangente des pertes devient plus influente
L'effet cutané augmente la résistance des conducteurs
La technologie des PCB haute fréquence relève ces défis en combinant des matériaux avancés avec des méthodologies de conception optimisées.
3. Sélection des matériaux pour les PCB haute fréquence
Matériel
Constante diélectrique (Dk)
Tangente de perte (Df)
Application
FR-4 modifié
4,2 à 4,5
0,015 à 0,02
Conceptions à GHz inférieur
Stratifié Rogers
2,2 à 3,5
0,0009 à 0,003
RF et micro-ondes
À base de PTFE
2,0-2,5
Ultra-faible
Satellites et radars
Céramique Hydrocarburée
3,0–3,5
Faible
Radar automobile 77 GHz
Des fabricants tels que Shenzhen Fanway Technology Co., Ltd valident soigneusement la stabilité et la cohérence diélectriques avant la production.
4. Propriétés électriques qui influencent les performances
Constante diélectrique (Dk) :Détermine la vitesse du signal.
Tangente de perte (Df) :Mesure la dissipation de l’énergie diélectrique.
Contrôle d'impédance :Assure une réflexion minimale du signal.
CTE :Contrôle la stabilité de l’expansion mécanique.
Rugosité du cuivre :Impacte la perte de conducteur à haute fréquence.
5. Stratégies de conception d'empilement de PCB
La conception efficace du stack-up améliore le blindage et l’intégrité du signal.
Couche
Fonction
Haut
Routage des signaux RF
Intérieur 1
Plan de masse
Intérieur 2
Avion propulseur
Bas
Blindage / Signaux Secondaires
Un référencement à la terre approprié minimise les interférences électromagnétiques et améliore la cohérence de l'impédance.
6. Techniques de disposition pour minimiser la perte de signal
Routage de trace RF court
Éviter les coins à angle droit
Contre-perçage pour retirer les vias stubs
Minimiser les discontinuités d'impédance
Espacement différentiel contrôlé des paires
7. Précision de fabrication et assurance qualité
La fabrication de PCB haute fréquence nécessite :
Perçage laser pour microvias
Cycles de stratification avancés
Tolérance serrée sur l’épaisseur du cuivre
Inspection optique automatisée (AOI)
Tests de réflectométrie dans le domaine temporel (TDR)
Technologie Cie., Ltd de Shenzhen Fanway met en œuvre un contrôle strict des processus pour garantir des performances électriques stables sur tous les lots.
8. Considérations sur la finition de surface des circuits RF
ENIG pour une soudure et une planéité fiables
Argent par immersion pour une meilleure conductivité
Cuivre lisse pour réduire la perte par effet cutané
9. Optimisation des coûts sans compromettre les performances
Les facteurs de coûts incluent le choix des matériaux, le nombre de couches, la tolérance d'impédance et la complexité des tests. Les conceptions hybrides combinant des matériaux RF avec des cœurs standard peuvent équilibrer les coûts et les performances.
10. Applications industrielles des PCB haute fréquence
Bornes d'accès 5G
Systèmes de radars automobiles
Communication par satellite
Antennes micro-ondes
Équipement de réseau haut débit
11. Choisir le bon partenaire de fabrication
Évaluer:
Expérience dans les cartes RF
Capacité d'approvisionnement en matériaux
Équipement de test d'impédance
Services d'assistance en ingénierie
Conformité à la certification qualité
12. Pourquoi Shenzhen Fanway Technology Co., Ltd est un choix de confiance
Technologie Cie., Ltd de Shenzhen Fanway fournit des solutions complètes de fabrication de PCB haute fréquence, notamment des cartes hybrides multi-matériaux, un contrôle d'impédance de précision, un prototypage rapide et des procédures de test strictes. Leur équipe d'ingénierie accompagne les clients depuis la révision de la conception jusqu'à la production de masse, garantissant des performances constantes dans les applications GHz.
13. Questions fréquemment posées
Q1 : À quelle fréquence dois-je considérer les matériaux PCB haute fréquence ? Généralement supérieur à 500 MHz, en particulier lors d'un fonctionnement dans des plages multi-GHz.
Q2 : La norme FR-4 peut-elle gérer les applications RF ? Seules des conceptions limitées à basse fréquence ; Les matériaux RF dédiés sont préférés pour une meilleure stabilité.
Q3 : Quel est le paramètre le plus critique ? La tangente de perte (Df) affecte de manière significative l'atténuation du signal.
Q4 : Comment réduire la réflexion du signal ? Garantissez un contrôle précis de l’impédance et une conception d’empilement appropriée.
Q5 : Comment puis-je démarrer mon projet ? Consultez un fabricant expérimenté pour examiner les fichiers de conception avant la fabrication.
14. Réflexions finales
Le PCB haute fréquence joue un rôle décisif dans le maintien de l'intégrité du signal, la minimisation des pertes et la garantie de performances stables dans les systèmes GHz avancés. De la sélection des matériaux à la fabrication de précision, chaque détail compte.
Si vous recherchez une assistance fiable et performante pour la fabrication de PCB haute fréquence,Technologie Cie., Ltd de Shenzhen Fanwayest prêt à fournir des conseils d’experts et l’excellence de la production.
Vous avez un nouveau projet RF ou haut débit en développement ?ContactContactez-nous dès aujourd'hui pour discuter de vos exigences techniques et recevoir une solution sur mesure pour vos besoins en PCB haute fréquence.
