Les tests de PCB sont une phase critique de la fabrication d'électronique qui garantit la qualité, les fonctionnalités et la fiabilité deCartes de circuits imprimés(PCB). Les tests peuvent trouver des problèmes rapidement et aider le concepteur à résoudre rapidement les problèmes.PCBLes tests impliquent des tests de carte nue et des tests de planche assemblés.
Test de PCB nu
Le but des tests de PCB pour vérifier la connectivité électrique, l'isolement et les défauts de fabrication.
La méthode de test de PCB comprend:
Test de continuité (test court): vérifie les shorts involontaires (par exemple, les traces de cuivre touchant).
Test d'isolement (test ouvert): n'assure pas de circuits ouverts (pauses) en traces.
Inspection optique automatisée (AOI): utilise des caméras pour détecter les rayures, les désalignements ou les défauts de gravure.
Test d'impédance: essentiel pour les conceptions à grande vitesse (par exemple, RF, DDR) pour garantir les spécifications d'impédance trace.
Test de carte assemblée
1. Test du circuit (TIC): les TIC sont un test automatique en ligne pour vérifier les composants, les shorts, les ouvertures et les valeurs. Ces tests peuvent trouver avec précision les emplacements des défauts, permettant aux travailleurs de gérer facilement le problème du PCBA.
2.Les tests de sonde à volonté: il s'agit d'une méthode rentable, le test de sondes en mouvement sur le circuit sans luminaires personnalisés. Il convient aux différentes exigences de test grâce à des modifications logicielles.

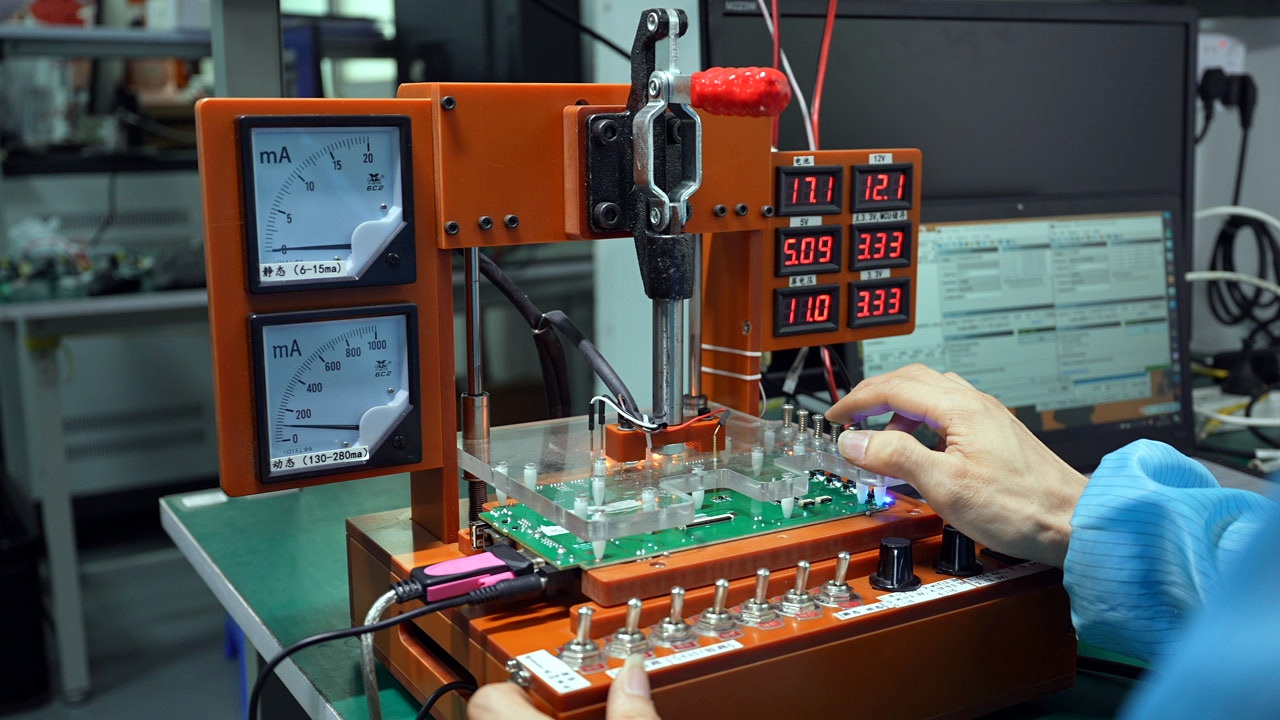

3. Tests fonctionnels: il nécessite des équipements spécialisés et des procédures de test personnalisées pour vérifier la fonction de PCB.
4. Inspection optique automatique (AOI): L'inspection AOI utilise des caméras pour scanner les joints de soudure et les défauts des composants tels que les ponts, le désalignement et les pièces manquantes.
Test de rayons 5.x: utilise des rayons X pour vérifier les joints cachés (BGA, QFN), les vides ou les défauts de soudure.
Quel que soit le type de test d'électronique que vous utilisez, il apporte des avantages à la carte de circuit imprimé (PCB). Les tests pendant la phase de conception aident les concepteurs à éviter les défauts de la production de masse, réduit les coûts, raccourcissent les cycles de développement et accélère la production. Des tests complets garantissent que les PCB répondent à toutes les exigences de conception électrique, mécanique et structurelle tout en améliorant la fiabilité des produits.
Les tests de PCB sont importants pour la qualité des produits. Chez Fanway, nous proposons une large gamme de solutions de test, y compris l'inspection des composants, le test personnalisé. Contactez-nous aujourd'hui, obtenez plus de détails.
-
