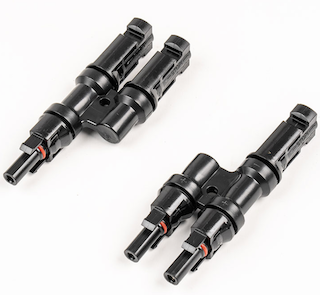

Adaptateur parallèle de connecteur de branche en T pour panneau solaire 2 à 1

Cet adaptateur parallèle de connecteur de dérivation en T pour panneau solaire 2 à 1 de qualité de Dsola est un outil conçu avec précision pour optimiser la distribution d'énergie CC. Ce connecteur de dérivation en T pour panneau solaire 2 à 1 est conçu pour la stabilité à haute tension, permettant aux installateurs de relier sans effort deux modules ou chaînes séparés. En nous concentrant sur une conception compacte et sans outil, nous garantissons que l’extension de votre système ou la configuration initiale reste sécurisée et résistante aux intempéries, répondant ainsi aux exigences rigoureuses des installations photovoltaïques modernes.

Caractéristiques du produit

● Connexion rapide sans outil
Le mécanisme de verrouillage intégré permet un assemblage rapide par clic. Ce connecteur de dérivation MC4 T 2 à 1 pour panneaux solaires élimine le besoin d'outils spécialisés, facilitant des installations rapides sur site et des ajustements de maintenance faciles.

● Protection robuste contre les intempéries
Conçus avec un indice d'étanchéité IP67, les connecteurs utilisent des bagues d'étanchéité de haute qualité pour bloquer l'humidité et la poussière. Cela garantit des performances constantes dans des conditions extérieures extrêmes, notamment de fortes pluies, de la neige et des environnements très humides.

● Perte de puissance minimale
Les contacts internes sont en cuivre étamé à haute conductivité, garantissant une liaison à faible résistance. Cela maximise le transfert de courant de vos modules vers l'onduleur, évitant ainsi l'accumulation de chaleur et le gaspillage d'énergie dans le circuit.

● Résilience thermique robuste
Construit à partir d'un matériau PPO renforcé, l'adaptateur parallèle de connecteur de dérivation en T pour panneau solaire 2 à 1 maintient son intégrité structurelle sur une large plage de températures. Il est très résistant aux rayons UV et au vieillissement, garantissant une durée de vie à la hauteur de la longévité de vos panneaux solaires.

● Conception compacte peu encombrante
Le profil fin à branche en T est idéal pour une utilisation dans des espaces restreints, tels que des boîtes de jonction ou des rails de montage sur toit encombrés. Il permet une gestion organisée des câbles sans ajouter de volume inutile à la disposition du système.

Application

Optimisation des baies à grande échelle
Utilisé pour regrouper des paires de modules dans des parcs solaires montés au sol afin de rationaliser l'alimentation principale des onduleurs et d'améliorer l'efficacité globale de la collecte d'énergie.

Systèmes de combinaison de chaînes photovoltaïques
Indispensable pour fusionner plusieurs chaînes dans des boîtiers de combinaison, permettant à plusieurs groupes de panneaux connectés en série d'alimenter une seule ligne de distribution CC.

Extensions et mises à niveau du système
Une solution idéale pour étendre les baies existantes. Il permet l'ajout de nouveaux panneaux sans nécessiter une refonte totale de l'infrastructure de câblage actuelle.

Configurations portables et d'urgence
Fournit une méthode de connexion fiable et à déploiement rapide pour les installations solaires temporaires dans les zones éloignées ou lors d'événements d'intervention d'urgence où le temps est critique.

Pourquoi utiliser un connecteur T-Branch ?

La principale raison d'utiliser un adaptateur parallèle de connecteur de dérivation en T pour panneau solaire 2 à 1 est d'augmenter le courant total de votre panneau solaire tout en maintenant la tension constante. En connectant les panneaux en parallèle, vous pouvez répondre aux exigences de charge à courant élevé de contrôleurs de batterie ou d'onduleurs spécifiques. De plus, les connecteurs à dérivation en T réduisent considérablement la quantité de câbles d'extension et de connecteurs individuels nécessaires, ce qui minimise les points de défaillance potentiels et abaisse le coût total de l'équilibre du système (BOS).

FAQ

Q : Puis-je les utiliser pour connecter différentes tailles de panneaux solaires ?
R : Il est fortement recommandé d'utiliser ces connecteurs uniquement pour des panneaux ayant des tensions nominales identiques. La connexion en parallèle de panneaux avec des tensions incompatibles peut entraîner un retour forcé de l'alimentation vers le module à basse tension, provoquant une perte d'énergie et des dommages potentiels.

Q : Sont-ils compatibles avec les systèmes standard 1 000 V et 1 500 V ?
R : Oui, nos adaptateurs à dérivation en T sont conçus pour fonctionner en toute sécurité dans des environnements CC haute tension modernes, fournissant l'isolation robuste requise pour les tensions résidentielles et industrielles.

Q : Ai-je besoin d'un outil spécial pour les déconnecter ?
R : Bien qu'ils se verrouillent solidement à la main pour éviter toute déconnexion accidentelle, nous vous recommandons d'utiliser une clé solaire standard pour appuyer sur les languettes de verrouillage afin de les libérer facilement et en toute sécurité pendant la maintenance.

Paramètres du produit

SYSTÈME DE CONNECTEUR DE DÉRIVATION SOLAIRE T
Données techniques
Système de connecteur				CONNEXION MC4		Matériau isolant		OPP
Courant nominal				Certifié par 50A		Connecteurs pour système de verrouillage		Snap-in (nur/uniquement MC4)
Tension nominale				1 500 V CC (CEI) 600 V CC (UL)		Cours de flamme		UL94-HB/UL94-V0
Plage de température ambiante				-40°C...+90°C (CEI) -40°C...+40°C (UL)		Classe de sécurité		II
Degré de protection, accouplé				IP67		Système de contact		MC Multilam
Résistance de contact des connecteurs				0,5mΩ		Type de terminaison À sertir		Sertissage
Matériel de contact				Cuivre étamé		Taille du câble		2,5 mm2, 4 mm2, 6 mm2
Force d'insertion/avec force de traction				<50N/>50N		Garantie		25 ans
