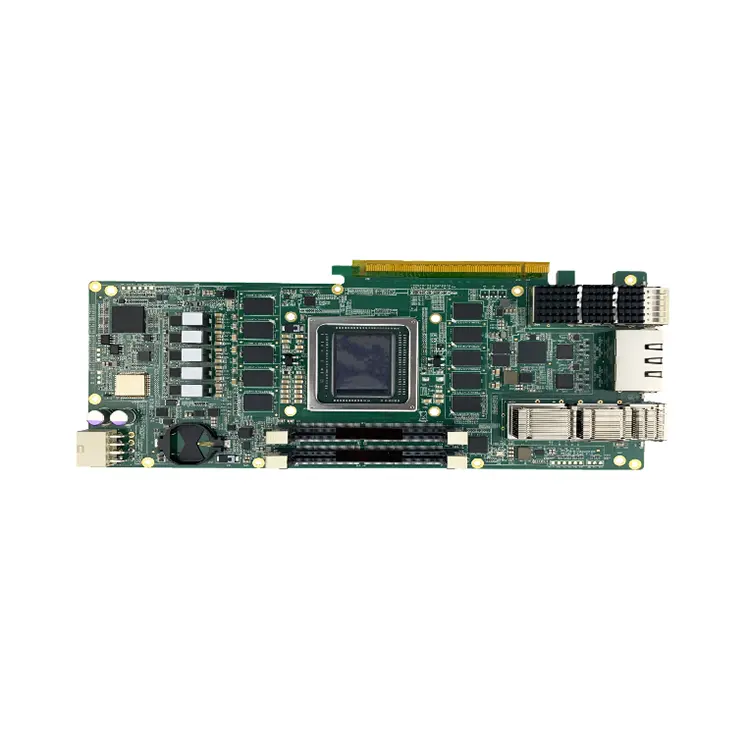

L'assemblage de circuits imprimés Through-Hole Technology (THT) reste l'une des techniques les plus fiables et les plus éprouvées dans la fabrication électronique. Alors que la technologie de montage en surface (SMT) a gagné en popularité grâce à ses capacités de miniaturisation,Assemblage de circuits imprimés THTcontinue d'être la solution privilégiée pour les produits qui exigent résistance, longévité et stabilité mécanique. ÀTechnologie Cie., Ltd de Shenzhen Fanway, nous sommes spécialisés dans la fourniture de services d'assemblage de PCB THT de haute qualité qui répondent aux exigences strictes des applications industrielles, automobiles et électroniques de puissance.
L'assemblage de PCB THT est le processus d'insertion de composants électroniques avec des fils à travers des trous pré-percés sur une carte de circuit imprimé (PCB) et de les souder aux plots du côté opposé. Cette technique assure unforte liaison mécanique, ce qui le rend adapté aux produits de haute fiabilité exposés à des contraintes mécaniques ou à des températures élevées.
Contrairement au SMT, qui se concentre sur la compacité, le THT offre une résistance physique et une résistance aux vibrations supérieures, ce qui le rend indispensable pour les applications critiques telles que les dispositifs militaires, les systèmes de contrôle aérospatiaux et les équipements industriels lourds.
Chez Shenzhen Fanway Technology Co., Ltd, nos ingénieurs intègrent des techniques de soudage avancées, telles que le brasage à la vague et le brasage sélectif, pour garantir une qualité et une durabilité constantes dans chaque projet d'assemblage de PCB THT.
Le processus d’assemblage THT implique plusieurs étapes clés pour garantir précision et performances :
Préparation des composants :Les composants sont vérifiés, nettoyés et triés selon la nomenclature (BOM).
Insertion:Chaque composant est soigneusement inséré dans le trou désigné, soit manuellement, soit via un équipement d'insertion automatisé.
Soudure:Nous appliquons avancébrasage à la vagueoubrasage sélectifméthodes pour créer des connexions solides et propres.
Inspection et tests :Chaque planche subitAOI (Inspection optique automatisée), tests fonctionnels, etinspection visuellepour garantir des performances irréprochables.
Ces étapes garantissent que le PCB final répond non seulement aux normes de l'industrie, mais dépasse également les attentes des clients en matière de fiabilité et de performances.
Assemblage de circuits imprimés THT offre plusieurs avantages qui en font un choix privilégié pour les produits hautes performances et robustes :
Résistance mécanique améliorée :La méthode de brasage traversant crée des joints solides capables de résister aux contraintes et aux vibrations.
Excellente durabilité :Idéal pour les produits fonctionnant dans des températures ou des conditions physiques extrêmes.
Facilité de prototypage et de test :Les composants sont plus faciles à remplacer ou à ajuster pendant le développement du produit.
Capacité de charge élevée :Prend en charge des composants plus gros tels que des transformateurs, des condensateurs et des connecteurs qui ne peuvent pas être montés via SMT.
Fiabilité à long terme :Parfait pour les systèmes critiques qui nécessitent des performances électriques stables.
| Paramètre | Spécification |
|---|---|
| Type d'assemblage | Trou traversant (THT) |
| Processus de soudure | Soudage à la vague / sélectif / manuel |
| Plage de tailles de composants | 0,5 mm – 120 mm |
| Épaisseur du PCB | 0,6 mm – 6,0 mm |
| Couches de cartes prises en charge | 1 à 20 couches |
| Méthode d'inspection | AOI, rayons X, tests fonctionnels |
| Sans plomb/conformité RoHS | Oui |
| Capacité de production | Jusqu'à 100 000 composants par heure |
| Domaines d'application typiques | Automobile, industrie, aérospatiale, systèmes électriques, appareils de communication |
Chaque assemblage est fabriqué sous stricteISO 9001:2015etIPC-A-610 Classe 2/3normes de qualité, garantissant une excellence constante dans tous les projets.
Si votre projet exigestabilité physique robuste, capacité de puissance élevée, ouperformances fiables à long terme, L'assemblage PCB THT est le meilleur choix. Il est idéal pour :
Electronique de puissancenécessitant un fort flux de courant.
Appareils mécaniquesexposé à des vibrations ou à un impact physique.
Contrôleurs industriels et électronique automobileoù la durabilité est essentielle.
Environnements à haute températureoù les composants nécessitent une endurance thermique stable.
En revanche, le SMT est le meilleur pour l’électronique grand public compacte. En combinant à la fois SMT et THT (appelésassemblage à technologie mixte), Shenzhen Fanway Technology Co., Ltd propose des solutions de fabrication flexibles adaptées aux exigences des clients.
L'assemblage THT garantit que chaque composant est solidement ancré au PCB, ce qui réduit le risque de défaillance de connexion en raison de la dilatation thermique ou des vibrations. Les joints de soudure pénètrent à travers la carte, créant une continuité électrique et une intégrité mécanique supérieures.
Cela se traduit par :
Durée de vie du produit plus longue
Coûts de maintenance réduits
Fiabilité accrue dans des conditions exigeantes
L'expérience de notre équipe dans les deux domainesbrasage THT manuel et automatiségarantit une qualité constante et reproductible qui améliore les performances globales de votre produit.
Q1 : Qu'est-ce que l'assemblage PCB THT et en quoi diffère-t-il du SMT ?
A1 : L'assemblage de circuits imprimés THT (technologie Through-Hole) consiste à insérer les câbles des composants dans des trous pré-percés et à les souder pour des connexions physiques et électriques solides. En revanche, SMT monte les composants directement sur la surface. Le THT fournit des joints plus solides, tandis que le SMT propose des conceptions compactes.
Q2 : Pourquoi devrais-je choisir l'assemblage de circuits imprimés THT pour mon projet ?
A2 : Choisissez THT si votre appareil doit gérer des vibrations, de la chaleur ou un stress physique. Il est parfait pour les produits automobiles, industriels et militaires où la fiabilité est cruciale.
Q3 : L'assemblage PCB THT peut-il être combiné avec SMT sur une seule carte ?
A3 : Oui. Ceci s'appelleassemblage à technologie mixte, et Shenzhen Fanway Technology Co., Ltd s'y spécialise. Cette approche vous permet de profiter à la fois de la durabilité du THT et de la compacité du SMT pour des performances optimales.
Q4 : Quelles méthodes de test sont utilisées pour garantir la qualité de l'assemblage de PCB THT ?
A4 : Nous utilisonsAOI (Inspection optique automatisée), tests fonctionnels, etInspection aux rayons Xpour détecter des défauts tels que de mauvais joints de soudure ou des composants mal alignés. Ces contrôles de qualité stricts garantissent des résultats cohérents et fiables.
Avec plus de 15 ans d'expertise dans la fabrication électronique,Technologie Cie., Ltd de Shenzhen Fanwayfournit des solutions d'assemblage de circuits imprimés de bout en bout, du prototype à la production de masse. Nos services d’assemblage THT sont soutenus par :
Des techniciens hautement qualifiésavec des décennies d'expérience.
Équipement de soudure et d’inspection à la fine pointe de la technologie.
Respect strict des normes RoHS et IPC.
Solutions personnaliséesen fonction des exigences spécifiques du client.
Nous nous engageons à fournir précision, fiabilité et performances dans chaque circuit imprimé que nous assemblons.
Si vos produits exigentforce, endurance et fiabilité, L'assemblage de circuits imprimés THT est sans aucun doute la meilleure option. Il garantit des performances électriques et mécaniques durables, notamment dans les environnements à fortes contraintes.
À Technologie Cie., Ltd de Shenzhen Fanway, nous combinons une technologie de pointe, une expertise professionnelle et un contrôle qualité rigoureux pour fournir des solutions d'assemblage de PCB THT de classe mondiale.
Contactnous aujourd'huipour discuter des besoins de votre projet et découvrir comment nos services d'assemblage de PCB personnalisés peuvent améliorer les performances et la fiabilité de votre produit.
