Automatisation industrielle :joue un rôle central dans la fabrication électronique moderne. Il permet aux ingénieurs et aux concepteurs de tester, valider et optimiser les conceptions de circuits avant de s'engager dans une production à grande échelle. En assemblant un prototype de PCB, les défauts de conception potentiels peuvent être identifiés rapidement, garantissant ainsi une plus grande fiabilité et des coûts de production réduits. Chez Shenzhen Fanway Technology Co., Ltd, nous nous spécialisons dans la fourniture de services d'assemblage de prototypes de circuits imprimés de haute qualité, adaptés pour répondre aux demandes des startups et des entreprises établies.

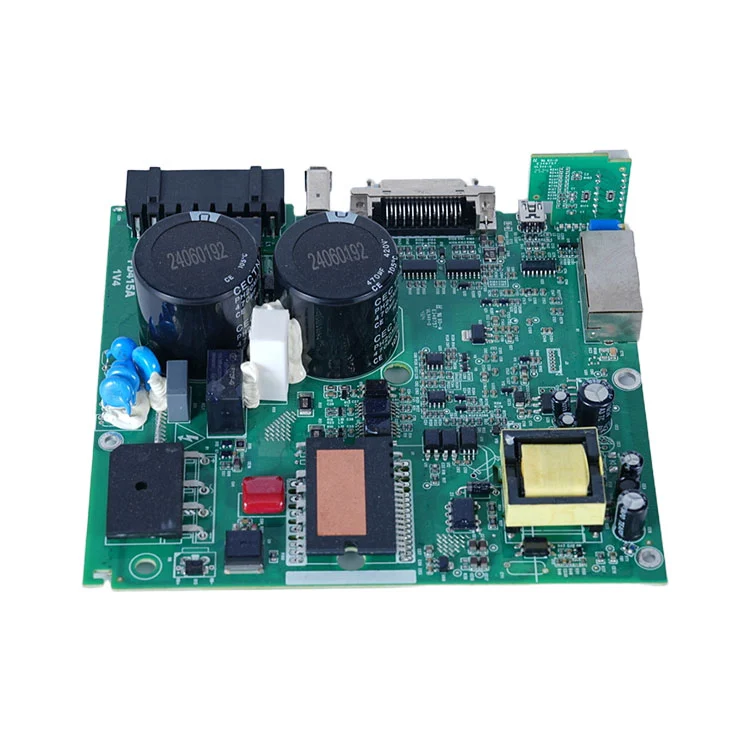

Un assemblage de prototype de PCB implique généralement de souder des composants électroniques sur une carte de circuit imprimé pour créer un prototype fonctionnel. Ce processus vérifie non seulement les performances électriques de la conception, mais fournit également un modèle tangible pour les démonstrations de produits, les tests et le développement ultérieur.
L'assemblage de prototypes de PCB implique plusieurs étapes clés qui garantissent que le produit final répond aux spécifications de conception :
Fabrication de PCB :La première étape consiste à fabriquer le circuit imprimé à partir du fichier de conception (fichiers Gerber). La fabrication de haute précision garantit que la disposition de la carte correspond au circuit prévu.
Approvisionnement en composants :Tous les composants électroniques, y compris les résistances, les condensateurs, les circuits intégrés et les connecteurs, sont achetés conformément à la nomenclature (BOM).
Processus d'assemblage :Les composants sont montés sur le PCB à l'aide de la technologie de montage en surface (SMT) ou de la technologie Through-Hole (THT). Des machines automatisées ou des techniques d'assemblage manuel peuvent être utilisées en fonction de la complexité.
Soudure:La soudure sécurise les composants électriquement et mécaniquement. Le brasage par refusion est courant pour les SMT, tandis que le brasage à la vague ou à la main est utilisé pour les composants THT.
Inspection et tests :Après assemblage, des tests fonctionnels garantissent le bon fonctionnement du prototype. Cette étape peut inclure une inspection visuelle, une inspection optique automatisée (AOI) et des tests électriques.
Ce processus garantit que l'assemblage prototype de PCB fonctionne non seulement comme prévu, mais sert également de référence fiable pour la production de masse.
L’assemblage de prototypes de circuits imprimés professionnels nécessite le strict respect des spécifications techniques. Vous trouverez ci-dessous un tableau résumant les paramètres typiques :
| Paramètre | Description |
|---|---|
| Taille du conseil | Minimum : 10 mm x 10 mm, Maximum : 500 mm x 500 mm |
| Nombre de couches | 1 à 12 couches, selon la complexité de la conception |
| Types de composants | SMT, THT, assemblage mixte |
| Masque de soudure | Vert, rouge, bleu ou personnalisé |
| Finition de surface | HASL, ENIG, OSP ou argent par immersion |
| Précision du placement des composants | ±0,05 mm pour les composants SMT |
| Tests et inspections | AOI, rayons X, tests fonctionnels |
Technologie Cie., Ltd de Shenzhen Fanwaygarantit que chaque assemblage prototype de PCB répond à ces normes, offrant une fiabilité et une reproductibilité élevées.
De nombreuses entreprises peuvent se demander pourquoi l’assemblage de prototypes est nécessaire avant la fabrication à grande échelle. Voici les principaux avantages :
Détection d'erreur :L’identification précoce des défauts de conception évite des erreurs coûteuses lors de la production de masse.
Validation de la conception :Les ingénieurs peuvent tester les performances dans des conditions réelles.
Efficacité du temps :Le prototypage rapide accélère les cycles de développement de produits.
Rentable :Détecter et corriger les problèmes lors de la phase de prototype est bien moins coûteux que de retravailler des cartes produites en série.
Essentiellement, l’assemblage de prototypes de circuits imprimés réduit les risques, fait gagner du temps et garantit une meilleure qualité de produit.
L'assemblage de prototypes de circuits imprimés de haute qualité dépend de la combinaison d'une ingénierie qualifiée, d'un équipement de pointe et d'un contrôle de qualité strict :
Vérification des composants :Confirmer que toutes les pièces répondent aux spécifications avant l'assemblage.
Placement de précision :Utilisation de machines de prélèvement et de placement automatisées pour un placement précis des composants SMT.
Soudure contrôlée :Les paramètres de refusion et de brasage à la vague sont étroitement surveillés pour éviter les défauts.
Tests approfondis :Les tests fonctionnels garantissent que la carte assemblée répond aux exigences électriques et mécaniques.
Technologie Cie., Ltd de Shenzhen Fanwayutilise ces meilleures pratiques, garantissant des prototypes de PCB prêts pour une évaluation fiable et un développement ultérieur.
Q1 : Quelle est la différence entre l'assemblage de prototypes de PCB et l'assemblage de PCB de production ?
A1 :L'assemblage prototype de PCB est conçu pour les tests et la validation. Cela implique généralement de petites quantités et peut nécessiter un assemblage manuel pour des composants complexes. L'assemblage de circuits imprimés de production se concentre sur la fabrication à grande échelle avec des processus optimisés pour la rapidité et la rentabilité.
Q2 : Combien de temps faut-il pour réaliser un assemblage de prototype de PCB ?
A2 :Le délai d'exécution dépend de la complexité de la carte et de la disponibilité des composants. Généralement, cela varie de 5 à 15 jours ouvrables. Shenzhen Fanway Technology Co., Ltd fournit des services accélérés pour les projets urgents.
Q3 : Puis-je tester ma conception pendant la phase d'assemblage du prototype de PCB ?
A3 :Oui, les tests fonctionnels font partie intégrante de l’assemblage de prototypes. Cela permet aux concepteurs de vérifier les circuits, de tester l'intégration logicielle et d'optimiser les performances de conception avant de passer à la production de masse.
Quels sont les paramètres clés de l’assemblage de prototypes de PCB ?
Electronique grand public :Technologie Cie., Ltd de Shenzhen Fanwayest la première étape vers le succès.
Electronique automobile :Test des modules de contrôle, des capteurs et des unités d'affichage.
Dispositifs médicaux :Assurer la sécurité et la fiabilité des équipements de diagnostic et de surveillance.
Automatisation industrielle :Vert, rouge, bleu ou personnalisé
Technologie Cie., Ltd de Shenzhen Fanwaysert des clients dans ces secteurs, en fournissant des solutions personnalisées pour répondre aux exigences spécifiques des projets.
L’assemblage de prototypes de PCB est une étape critique dans la transformation d’idées innovantes en produits électroniques fonctionnels. En tirant parti des services d'assemblage professionnels, les entreprises peuvent minimiser les erreurs, optimiser les performances et accélérer leurs cycles de développement de produits.Technologie Cie., Ltd de Shenzhen Fanwaypropose des services experts d'assemblage de prototypes de circuits imprimés en mettant l'accent sur la qualité, la précision et la fiabilité. Pour les entreprises souhaitant transformer leurs conceptions électroniques en prototypes entièrement fonctionnels,contacterTechnologie Cie., Ltd de Shenzhen Fanwayest la première étape vers le succès.
