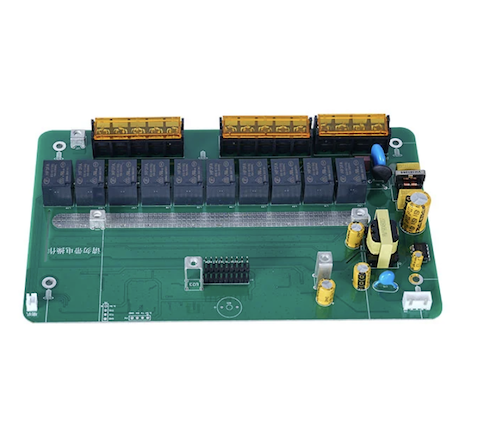

Assemblée électronique de prototype de carte électronique de carte PCB

Le service d'assemblage de prototypes de cartes de circuits imprimés électroniques du fournisseur chinois Fanway est conçu pour les projets de R&D dans les dispositifs IoT, les modules de contrôle automobile, les outils de diagnostic médical et les systèmes de test aérospatiaux. Alors que les services de circuits imprimés rapides typiques prennent de 3 à 7 jours, notre livraison en 24 heures comprime considérablement les cycles d'itération. Avant le début de l'assemblage, notre équipe d'ingénierie effectue une analyse DFM sur vos fichiers Gerber, votre nomenclature et vos fichiers de sélection et de placement pour détecter rapidement les problèmes de conception des tampons, les conflits d'espacement des composants ou d'autres problèmes de fabricabilité. Sans quantité minimum de commande (à partir de 1 pièce), les équipes R&D peuvent éviter les surcoûts de stocks lors de la phase de prototypage.

À quoi sert l'assemblage de prototypes de PCB ?

Le service d’assemblage de prototypes de cartes de circuits imprimés PCB est le processus de montage de composants électroniques sur une carte de circuits imprimés en petites quantités pour produire des échantillons testables. Son objectif principal est la vérification, pas la production :

Validation de la conception : confirme que la conception de votre circuit fonctionne dans le monde physique. La simulation ne peut pas couvrir toutes les variables du monde réel : l'intégrité du signal, la distribution de puissance et le comportement thermique ne deviennent visibles que grâce à des tests physiques.

Amélioration itérative : détecter et corriger les défauts de conception au stade du prototype coûte une fraction de ce qu'il faudrait pour retravailler un lot produit en série. Une itération de prototypage peut permettre d’économiser dix fois le coût d’une refonte à grande échelle.

Développement de firmware : fournit une véritable plateforme matérielle permettant aux ingénieurs logiciels d'écrire et de tester du code embarqué. Développer un micrologiciel sans matériel physique, c'est comme déboguer dans le vide : l'exactitude logique ne garantit pas la compatibilité matérielle.

L'assemblage de prototypes est l'étape critique qui fait passer un produit du concept à la réalité, et le service d'assemblage de prototypes de cartes de circuits imprimés électroniques de Fanway fournit une assistance professionnelle précisément pour cette étape.

Fichiers de démarrage essentiels

Des fichiers complets et précis constituent la base d’un démarrage de projet en douceur. Vous avez généralement besoin des fichiers principaux suivants :

1. Fichiers Gerber utilisés pour fabriquer le PCB nu, contenant toutes les couches de cuivre, les données de perçage, le masque de soudure et la sérigraphie. Les formats incomplets ou les calques mal nommés font partie des causes les plus courantes de retards de production.

2. La nomenclature (BOM) répertorie tous les composants à assembler, y compris le numéro de pièce du fabricant (MPN), l'indicatif de référence, la quantité et la description. Des descriptions vagues (par exemple, « condensateur 100 nF ») peuvent entraîner des erreurs d'approvisionnement ou des retards, différentes tensions nominales et les matériaux diélectriques se comportent très différemment dans les circuits à grande vitesse.

3. Le fichier de coordonnées (fichier CPL / Pick & Place) fournit les coordonnées X/Y exactes, les angles de rotation et le côté de montage de chaque composant, guidant la machine de placement SMT. Les erreurs de coordonnées provoquent directement un désalignement ou des erreurs de polarité.

4. Conseil professionnel : un examen DFM avant la commande peut révéler des problèmes de conception de tampons, des problèmes d'espacement des composants et d'autres problèmes de fabricabilité avant qu'ils n'entraînent des arrêts de production. L'équipe d'ingénierie de Fanway fournit un examen DFM pour chaque commande d'assemblage de prototypes de cartes de circuits imprimés électroniques avant le début de la production.

Processus d'assemblage du prototype complet

Le service d’assemblage de prototypes de Fanway couvre toute la chaîne, du matériau au panneau fini :

Approvisionnement en composants :notre équipe d'approvisionnement s'appuie sur une chaîne d'approvisionnement stable pour garantir des composants à des prix compétitifs, même pour de petites quantités de prototypes. Pas besoin pour les clients de se coordonner avec plusieurs distributeurs.

Examen technique :les ingénieurs de projet examinent Gerber, la nomenclature et coordonnent les fichiers pour vérifier la fabricabilité avant le début de la production, interceptant ainsi la majorité des problèmes potentiels le plus tôt possible.

Assemblage prototype de PCB :prend en charge plusieurs types de cartes, notamment les PCB multicouches, haute fréquence, HDI, rigides, rigides et flexibles. La capacité de placement couvre 01005 composants ultra-petits et BGA au pas de 0,2 mm, avec une taille de carte maximale de 510 mm × 460 mm.

Tests et vérification :chaque carte prototype est soumise à un régime d'inspection rigoureux comprenant un contrôle qualité manuel, une inspection de la pâte à souder SPI, une inspection optique AOI, une inspection aux rayons X, des tests en circuit, des tests fonctionnels et des tests de rodage. Des tests approfondis au stade du prototype garantissent une transition en douceur vers les essais pilotes et la production de masse.

Domaines d'application

Le service d’assemblage de prototypes de cartes de circuits imprimés électroniques de Fanway est largement utilisé dans les domaines suivants :

Appareils et wearables IoT

le petit facteur de forme, la haute densité et la faible consommation d'énergie exigent un placement précis et une itération rapide pendant le prototypage.

Modules de contrôle automobile

l’électronique embarquée nécessite une fiabilité et une résilience environnementale élevées ; la vérification fonctionnelle et les tests de fiabilité au stade du prototype sont indispensables.

Outils de diagnostic médical

les dispositifs médicaux nécessitent une approbation réglementaire stricte ; une validation approfondie au stade du prototype est une condition préalable à une certification ultérieure.

Systèmes d'essais aérospatiaux

les exigences de fiabilité élevée signifient que chaque modification de conception doit être vérifiée physiquement ; la capacité de prototypage rapide affecte directement les délais du projet.

Pourquoi opter pour Fanway

Livraison 24 heures

Alors que les cycles de rotation rapides standard durent de 3 à 7 jours, Fanway réduit l'assemblage de prototypes de PCB à 24 heures. Pour les équipes R&D, chaque cycle d’itération raccourci signifie davantage de cycles de validation de conception dans le même délai.

Service à guichet unique

Nous fournissons des services depuis l'approvisionnement en composants, l'examen DFM, la fabrication de PCB, le placement SMT, le soudage traversant jusqu'aux tests finaux, le tout sous un même toit. Les clients évitent les frais généraux liés à la coordination de fournisseurs de PCB, de distributeurs de composants et de maisons d'assemblage distincts.

Systèmes de qualité certifiés

Notre usine est certifiée ISO9001, ISO13485, IATF16949 et ISO14001, avec des produits conformes aux normes UL, RoHS, SGS et REACH. Les normes de qualité au stade du prototype sont cohérentes avec la production en volume, évitant ainsi les échecs de validation causés par les différences de processus.

Minimum de commande faible

Nous prenons en charge les commandes à partir d'une seule pièce sans exigence de quantité minimale, éliminant ainsi les coûts de stock excédentaires pour les besoins de la phase de R&D.

Assistance technique dès le départ

L'analyse DFM est effectuée avant la confirmation de la commande, identifiant et résolvant rapidement les problèmes de conception. Cela déplace le risque de production vers l'avant plutôt que de réagir aux problèmes lors de l'assemblage.

Questions et réponses

Q : Combien de temps prend généralement l'assemblage d'un prototype de PCB ?
R : Fanway propose un prototypage rapide 24 heures sur 24. Dans des conditions normales, la confirmation du fichier jusqu'à la livraison de la carte finie peut être effectuée dans un délai de 24 heures, en fonction du nombre de couches de cartes, de la complexité des composants et de l'état de préparation de la nomenclature.

Q : Quels fichiers sont nécessaires pour démarrer un projet de prototype ?
R : Vous avez besoin de fichiers Gerber (pour la fabrication de PCB), d'une nomenclature (avec les numéros de pièces du fabricant, les indicateurs de référence et les quantités) et d'un fichier de coordonnées (pour le placement SMT). Une autovérification DFM avant la soumission est recommandée, ou vous pouvez laisser notre équipe d'ingénierie effectuer un examen de fabricabilité.

Q : Quels types de PCB prenez-vous en charge pour l’assemblage de prototypes ?
R : Nous prenons en charge les PCB multicouches, haute fréquence, HDI, rigides, rigides et flexibles.

Q : Fanway fournit-il des services d'approvisionnement en composants pour les prototypes ?
R : Oui. Notre équipe d'approvisionnement dispose de ressources de marché étendues pour se procurer des composants pour de petites quantités de prototypes à des prix compétitifs.

Q : Quels tests sont inclus au stade du prototype ?
R : Les tests comprennent l'inspection optique AOI, l'inspection aux rayons X, les tests en circuit, les tests fonctionnels et les tests de rodage. Le plan de test spécifique peut être personnalisé en fonction des exigences du projet.

Besoin de démarrer un assemblage de prototype pour votre projet ? Envoyez vos fichiers Gerber, votre nomenclature et vos fichiers de coordonnées à notre équipe d'ingénierie. Nous fournirons un examen et un devis DFM dans les 24 heures.
