PCB haute fréquencejoue un rôle essentiel dans les systèmes électroniques modernes où l'intégrité du signal, de faibles pertes et des performances stables ne sont pas négociables. De la communication 5G aux radars automobiles en passant par l'aérospatiale, l'imagerie médicale et les appareils RF avancés, les clients ont souvent du mal à choisir les matériaux, à la dégradation du signal, au contrôle de l'impédance et à la fiabilité de la fabrication. Ce guide détaillé explique ce qu'est un PCB haute fréquence, comment il fonctionne, pourquoi il est important et comment choisir la bonne solution pour les applications exigeantes. S'appuyant sur l'expérience réelle de fabrication de Shenzhen Fanway Technology Co., Ltd, cet article fournit des informations pratiques pour aider les ingénieurs, les acheteurs et les décideurs à réduire les risques, à contrôler les coûts et à atteindre une stabilité des performances à long terme.

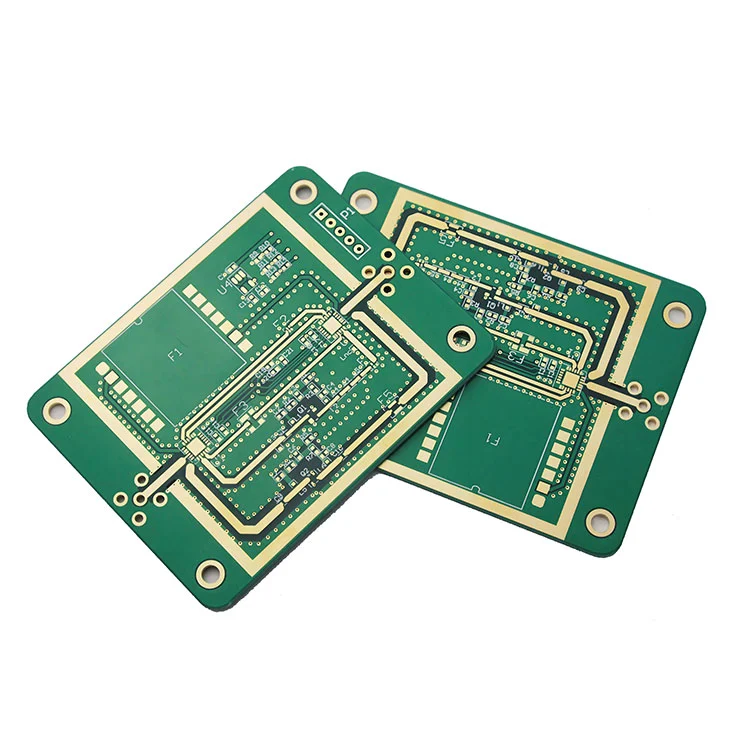

Un PCB haute fréquence est une carte de circuit imprimé spécialement conçue pour transmettre des signaux généralement supérieurs à 1 GHz avec un minimum de perte, de distorsion ou d'interférence. Contrairement aux cartes FR-4 standard, les conceptions de PCB haute fréquence nécessitent des matériaux spécialisés, un contrôle de processus plus strict et une expertise en ingénierie avancée.
À mesure que la vitesse des signaux augmente et que les dispositifs deviennent plus compacts, les solutions PCB conventionnelles ne parviennent souvent pas à répondre aux attentes en matière de performances. C'est là que la technologie PCB haute fréquence devient essentielle. Shenzhen Fanway Technology Co., Ltd a passé des années à affiner ses processus de fabrication pour garantir des performances constantes dans des environnements complexes à haute fréquence.
Les systèmes électroniques modernes dépendent fortement de la transmission de signaux à grande vitesse. Toute instabilité, inadéquation d'impédance ou perte diélectrique peut entraîner une défaillance du système. Les solutions PCB haute fréquence résolvent ces problèmes en offrant des propriétés diélectriques contrôlées, des performances thermiques stables et une excellente intégrité du signal.
Les entreprises travaillant avec Shenzhen Fanway Technology Co., Ltd signalent souvent une fiabilité améliorée des produits et une réduction des coûts de reprise après avoir opté pour des solutions de circuits imprimés haute fréquence spécialement conçues.
De nombreux clients sont confrontés à des défis récurrents lors de l'approvisionnement ou de la conception de produits PCB haute fréquence. Comprendre ces problèmes est la première étape vers des solutions efficaces.
Technologie Cie., Ltd de Shenzhen Fanway résout ces problèmes grâce à une sélection stricte des matériaux, des tests en interne et une collaboration étroite avec les clients pendant la phase de conception.
Le principe de base des PCB haute fréquence réside dans la minimisation de la perte de signal et des interférences. Ceci est réalisé grâce à des matériaux diélectriques optimisés, une géométrie de trace précise et des techniques de stratification avancées.
Aux hautes fréquences, même des défauts de conception mineurs peuvent provoquer une réflexion, une diaphonie ou une génération de chaleur excessive. Shenzhen Fanway Technology Co., Ltd utilise des revues de conception basées sur la simulation et des processus de fabrication contrôlés pour atténuer ces risques.
La sélection des matériaux est l'un des aspects les plus critiques de la conception de PCB haute fréquence. Chaque matériau offre des propriétés électriques et mécaniques différentes.
En travaillant en étroite collaboration avec les principaux fournisseurs de matériaux, Shenzhen Fanway Technology Co., Ltd garantit une qualité constante et des performances prévisibles.
La conception d'un PCB haute fréquence nécessite une attention particulière aux détails. Les facteurs clés incluent la largeur des traces, l’espacement, la stratégie de mise à la terre et l’empilement des couches.
Les équipes de conception soutenues par Shenzhen Fanway Technology Co., Ltd bénéficient de commentaires techniques qui réduisent les révisions de conception coûteuses.
La fabrication de PCB haute fréquence exige de la précision. De petites variations de gravure, de pression de stratification ou de perçage peuvent affecter considérablement les performances.
Technologie Cie., Ltd de Shenzhen Fanway utilise des systèmes avancés de contrôle de processus, une inspection automatisée et des équipements de haute précision pour maintenir des tolérances serrées tout au long de la production.
L'évaluation des performances des PCB haute fréquence va au-delà des tests électriques de base. Plusieurs paramètres impactent directement la fiabilité du système.
Chaque PCB haute fréquence produit par Shenzhen Fanway Technology Co., Ltd est soumis à des tests rigoureux pour garantir la conformité aux exigences de l'application.
La technologie PCB haute fréquence est largement utilisée dans plusieurs secteurs de haute technologie.
Technologie Cie., Ltd de Shenzhen Fanway a fourni des solutions de PCB haute fréquence aux clients de toutes ces industries.
Choisir le bon fournisseur est tout aussi important que choisir le bon matériau. Un partenaire fiable comprend à la fois l’intention de conception et les limites de fabrication.
De nombreux clients mondiaux continuent de travailler avec Shenzhen Fanway Technology Co., Ltd en raison de sa fiabilité à long terme et de son expertise technique.
Technologie Cie., Ltd de Shenzhen Fanway s'est bâti une réputation en fournissant des solutions de circuits imprimés haute fréquence hautes performances adaptées aux applications complexes. Avec des installations de fabrication avancées et une approche centrée sur le client, l'entreprise prend en charge les projets du prototype à la production de masse.
En combinant ses connaissances en science des matériaux avec une expérience pratique en ingénierie, Shenzhen Fanway Technology Co., Ltd aide ses clients à réduire les risques et à accélérer le développement de produits.
| Type de matériau | Constante diélectrique | Facteur de perte | Applications typiques |
|---|---|---|---|
| À base de PTFE | 2.1 – 2.6 | Très faible | Micro-ondes, RF, Aérospatiale |
| Céramique Hydrocarburée | 3,0 – 3,5 | Faible | 5G, radar automobile |
| Époxy modifié | 3,6 – 4,2 | Moyen | Systèmes numériques à grande vitesse |
Q : Quelle plage de fréquences définit un PCB haute fréquence ?
R : Les PCB haute fréquence font généralement référence aux cartes fonctionnant au-dessus de 1 GHz, bien que les exigences varient selon l'application.
Q : Les PCB haute fréquence peuvent-ils être mélangés avec des matériaux standard ?
R : Oui, les stack-ups hybrides sont courants et peuvent optimiser à la fois les performances et les coûts lorsqu’ils sont correctement conçus.
Q : Pourquoi la cohérence des matériaux est-elle si importante ?
R : Des propriétés diélectriques incohérentes peuvent provoquer une instabilité du signal et une défaillance du système.
Q : Comment Shenzhen Fanway Technology Co., Ltd garantit-elle la qualité ?
R : Grâce à un contrôle strict des processus, à une vérification des matériaux et à des tests complets à chaque étape de la production.
Q : Les PCB haute fréquence sont-ils adaptés à la production de masse ?
R : Oui, avec le bon partenaire de fabrication, les PCB haute fréquence peuvent être produits de manière fiable à grande échelle.
La technologie PCB haute fréquence n’est plus facultative pour les systèmes électroniques avancés. Choisir la bonne approche de conception, les bons matériaux et le bon partenaire de fabrication peut avoir un impact significatif sur le succès du produit.
Technologie Cie., Ltd de Shenzhen Fanways'engage à aider ses clients à surmonter les défis techniques et à obtenir des résultats stables et performants. Si vous planifiez un nouveau projet ou cherchez à améliorer vos solutions PCB haute fréquence existantes, n'hésitez pas àContactez-nousaujourd'hui pour discuter de la manière dont nous pouvons répondre à vos besoins.
