De la conception de PCB à la production de masse, le fanway fournit des services de fabrication de PCB à virage rapide en tant que solutions à guichet unique pour répondre aux diverses exigences du projet et accélérer votre délai de marché.

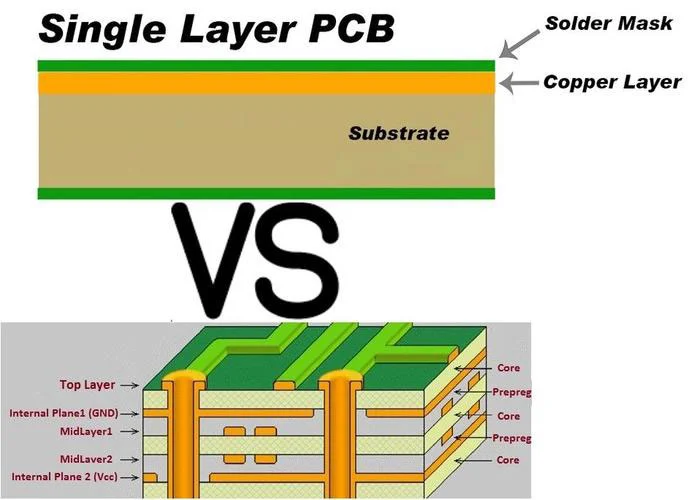

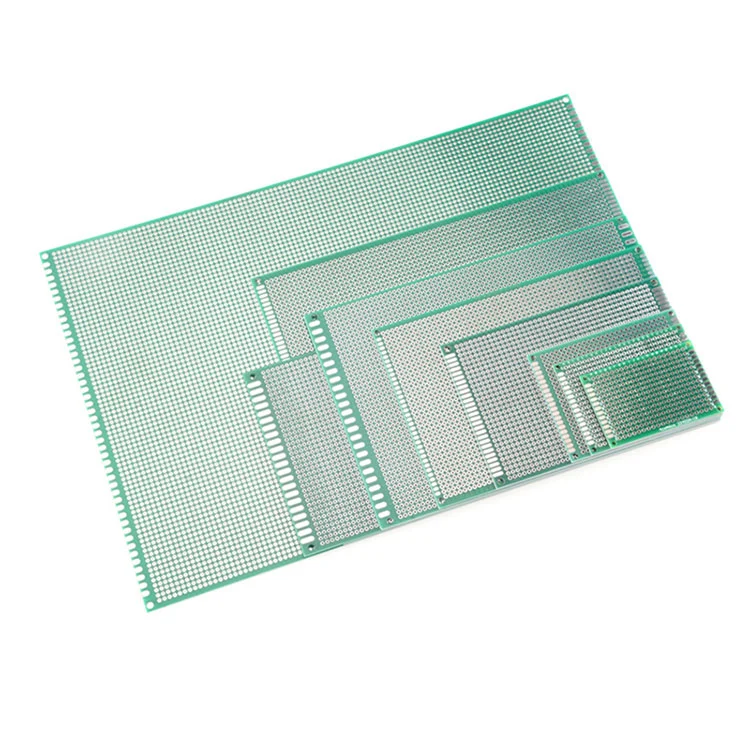

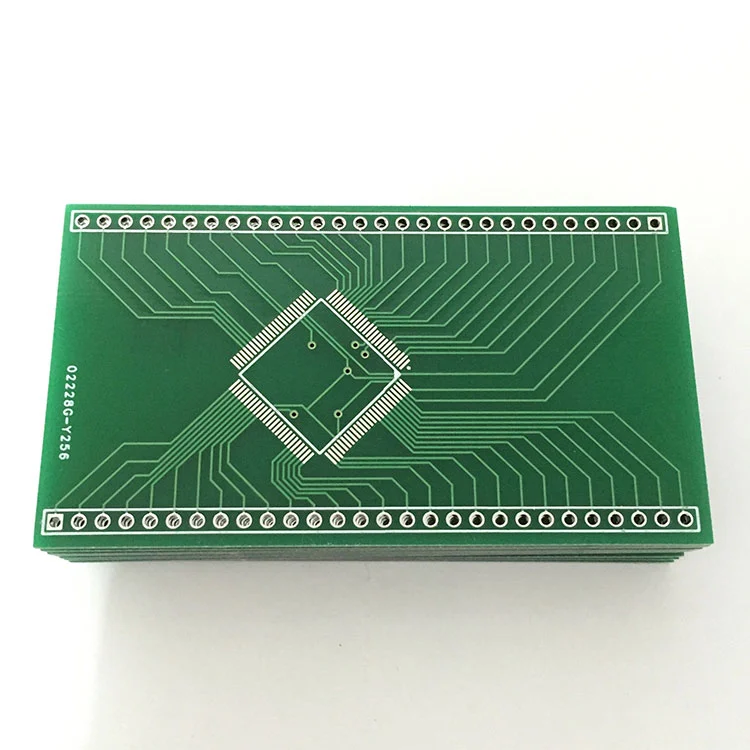

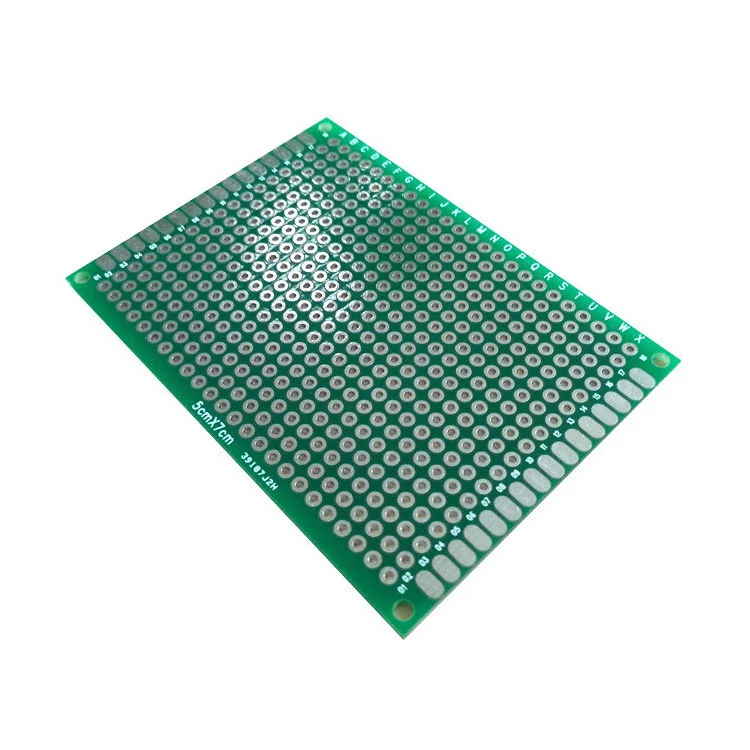

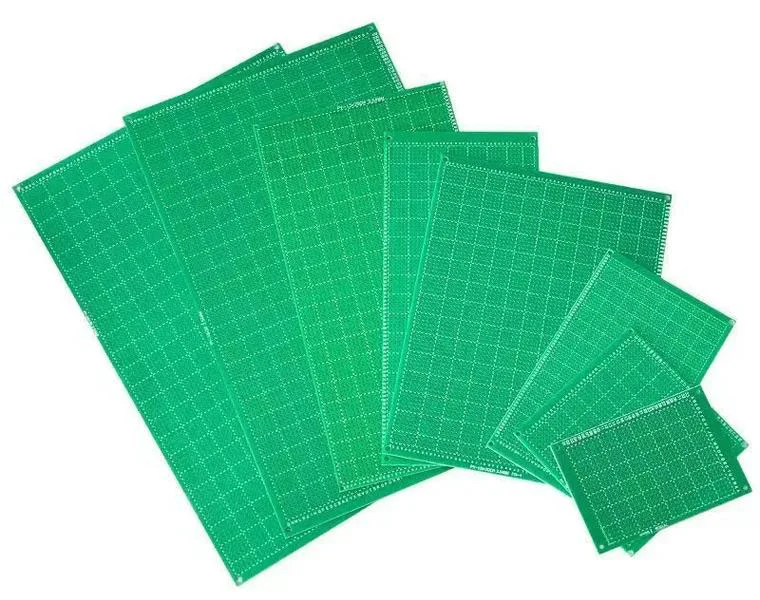

Le PCB à seule couche, également connu sous le nom d'une carte de circuit imprimé à un seul côté, est la forme la plus simple de conception de PCB. Il se compose d'une seule couche de cuivre conductrice laminée sur un substrat non conducteur (comme FR-4), avec des composants montés d'un côté et des traces acheminées du côté opposé. La meilleure solution pour les circuits à faible complexe, il est largement utilisé dans l'électronique grand public, les alimentations et les commandes industrielles en raison de son processus de fabrication abordable et rapide.
PCB à seule couche avec des coûts de matériau et de fabrication inférieurs par rapport aux conceptions multicouches.
Le processus simple réduit le délai car aucune stratification et via le forage requis.
Risque minimum de désalignement de la couche.
24/7 Experts en ligne toujours prêts à vous aider.
| Paramètre | Gamme typique |
| Épaisseur de planche | 0,4 mm à 3,2 mm |
| Épaisseur de cuivre | 1/2 oz à 3 oz |
| Largeur de trace minimale | 0,2 mm (8 mil) |
| Minimum Formed Hole | 0,3 mm (12 mil) |
| Finition de surface | Hasl, OSP, ENIGH |
| Température de fonctionnement | -50 ° C à + 105 ° C (dépendant du matériau) |
| Avantages | Limites |
| ✔ Coût ultra-bas | ❌ Pas de multicouche ou de support |
| ✔ Facile à réparer / modifier | ❌ densité de routage limitée |
| ✔ Temps de redressement rapide | ❌ impropre aux conceptions à haute fréquence (> 100 MHz) |
| ✔ Léger et compact | ❌ Performances thermiques inférieures |
Préparation du matériau:Déchiminent cuivre à un seul côté cuivre.
Gravure:Retirez le cuivre indésirable pour former des traces.
Forage:Créez des trous pour les composants à travers.
Masque de soudure et écran à soie:Appliquer le revêtement protecteur et les marques.
Finition de surface:Les options incluent HASL (nivellement de la soudure d'air chaud) ou OSP.
Électronique grand public:Calculateurs, éclairage LED, jouets.
Systèmes d'alimentation:Convertisseurs AC / DC, relais.
Contrôles industriels:Capteurs, contrôleurs de moteur.
