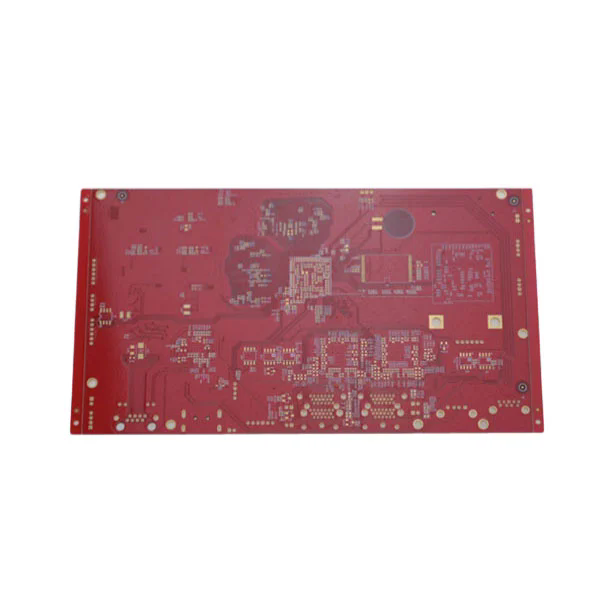

À l'ère numérique d'aujourd'hui, presque tous les appareils modernes - des smartphones et de l'équipement médical aux systèmes de contrôle automobile - se lient sur une carte de circuit imprimé (PCB). Alors que les PCB monocouches et à double couche sont largement utilisés depuis des décennies, la demande d'appareils plus puissants et compacts a faitPCB multicouchesLa norme de l'industrie en électronique haute performance.
Un PCB multicouche se compose de trois couches de cuivre conductrices ou plus empilées ensemble, séparées par un matériau isolant connu sous le nom de diélectrique. Contrairement aux planches à un ou double face, les PCB multicouches permettent aux concepteurs d'obtenir un routage complexe, de plus grandes fonctionnalités et une fiabilité améliorée. Cette architecture optimise non seulement le flux de signal, mais réduit également considérablement l'interférence électromagnétique, ce qui est une préoccupation majeure dans les circuits à grande vitesse.
Les avantages des PCB multicouches vont bien au-delà de leur complexité structurelle. Ils permettent aux fabricants de construire des appareils plus petits, plus légers et plus durables, sans sacrifier la puissance ou l'efficacité de traitement. Que ce soit dans l'aérospatiale, les télécommunications ou la technologie médicale, la polyvalence des PCB multicouches en a fait une pierre angulaire de l'innovation.
À un niveau fondamental, les PCB multicouches résolvent le problème de l'espace limité et des goulots d'étranglement des performances. En empilant plusieurs couches de cuivre, les concepteurs acquièrent la possibilité d'acheter des signaux plus intelligemment et d'éviter les problèmes de congestion qui se produisent avec les cartes traditionnelles à deux couches. C'est l'une des principales raisons pour lesquelles les PCB multicouches dominent les industries où la miniaturisation et les performances sont essentielles.
Le principe de travail d'un PCB multicouche réside dans sa conception en couches. Chaque couche conductrice est gravée avec des motifs de circuit, tandis que les vias (vias à travers, vias aveugles ou vias enfouis) connectent ces couches pour permettre une communication électrique transparente. Les couches diélectriques isolent les couches de cuivre, garantissant que les signaux électriques se déplacent avec une interférence minimale et une efficacité maximale.
Pour mieux illustrer les paramètres professionnels d'un PCB multicouche typique, considérez le tableau suivant:
| Paramètre | Plage de spécifications |
|---|---|
| Nombre de couches | 4 à 40+ couches |
| Matériau de base | FR4, High Tg FR4, Rogers, Polyimide |
| Épaisseur de cuivre | 0,5 oz à 3 oz par couche |
| Épaisseur de planche | 0,4 mm à 5,0 mm |
| Min. Taille de trou | 0,1 mm |
| Finition de surface | Hasl, Enig, OSP, Immersion Silver |
| Contrôle de l'impédance | ± 10% de tolérance |
| Température de fonctionnement | -40 ° C à + 150 ° C |
| Couleur du masque de soudure | Vert, noir, blanc, bleu, rouge |
Ces paramètres reflètent non seulement les capacités d'ingénierie, mais aussi les options de personnalisation que les fabricants peuvent fournir. Par exemple, le choix des matériaux High-TG FR4 ou Rogers assure la résistance et la stabilité à la chaleur dans des environnements exigeants tels que les systèmes radar automobiles ou l'avionique aérospatiale. L'épaisseur du cuivre est cruciale pour gérer les charges de courant, tandis que le contrôle de l'impédance affecte directement la transmission du signal à haute fréquence.
Le processus de conception d'un PCB multicouche implique plusieurs étapes: la création schématique, la planification de la pile de couche, le routage et les tests de simulation. Les ingénieurs doivent équilibrer soigneusement les exigences électriques, thermiques et mécaniques. Une mauvaise planification peut entraîner une diaphonie, une surchauffe ou une perte de signal, c'est pourquoi la conception de PCB multicouche est considérée à la fois comme une science et un art.
De plus, les progrès de la technologie de fabrication de PCB - tels que les microvias percés au laser, les méthodes HDI (interconnexion à haute densité) et les composants intégrés - ont poussé les planches multicouches à de nouvelles hauteurs de performances. Ces fonctionnalités permettent aux PCB modernes de prendre en charge la 5G, l'IoT, les appareils d'intelligence artificielle et l'équipement de diagnostic médical de nouvelle génération.
La raison pour laquelle les industries choisissent de plus en plus les PCB multicouches sont claires: ils offrent des performances et une fiabilité supérieures par rapport aux alternatives à couche unique ou à double couche. Voici quelques-uns des avantages les plus importants qui expliquent leur adoption généralisée:
Intégrité élevée du signal: avec une impédance contrôlée et plusieurs plans de sol, les PCB multicouches minimisent la distorsion du signal. Ceci est essentiel pour les applications à grande vitesse telles que les serveurs de données et les stations de base 5G.
Conception compacte: les couches d'empilement réduisent verticalement le besoin de plus grandes surfaces de planche, permettant aux fabricants de rendre les produits plus petits et plus légers sans perdre de l'énergie.
Durabilité améliorée: les PCB multicouches sont construits avec des matériaux de haute qualité qui résistent à la contrainte environnementale, y compris les fluctuations de température, les vibrations et les chocs mécaniques.
L'interférence électromagnétique réduite (EMI): l'utilisation de plans de sol et de routage stratégique aide à protéger les circuits sensibles du bruit, garantissant des performances cohérentes.
Polvalence: des gadgets de consommation aux satellites, les PCB multicouches sont adaptables à diverses industries et applications.
Par exemple, dans l'industrie automobile, les systèmes d'assistance à conducteur avancés PCBS multicouches (ADAS), l'infodivertissement dans les véhicules et les systèmes de gestion de la batterie dans les véhicules électriques. Dans les équipements médicaux, ils sont essentiels pour les scanners IRM, les stimulateurs cardiaques et les systèmes d'imagerie, où la fiabilité peut signifier la vie ou la mort. Dans le secteur des télécommunications, les PCB multicouches permettent une transmission de données à haute fréquence sur des appareils compacts qui nécessitent une connectivité stable.
La capacité des PCB multicouches à équilibrer la réduction de la taille, l'amélioration des performances et la fiabilité en fait un choix non négociable dans l'écosystème électronique moderne.
Q1: Quelle est la principale différence entre un PCB multicouche et un PCB à double couche?
Un PCB à double couche n'a que deux couches conductrices, limitant la complexité du routage des circuits. Un PCB multicouche, cependant, empile trois couches conductrices ou plus, permettant des conceptions plus compactes, une meilleure intégrité du signal et des performances plus élevées. Cela fait des PCB multicouches le choix préféré pour les applications à haute vitesse, haute densité et à haute fiabilité.
Q2: Combien de temps un PCB multicouche dure-t-il généralement des applications exigeantes?
La durée de vie d'un PCB multicouche dépend de la sélection des matériaux, de l'environnement d'exploitation et de la qualité de la fabrication. Avec un FR4 TG élevé ou des matériaux spécialisés comme le polyimide, un PCB multicouche peut durer 10 à 20 ans ou plus dans des applications industrielles ou aérospatiales. Une bonne gestion thermique et une finition de surface étendent encore la durabilité.
