Dans l'industrie de l'électronique en avance rapide d'aujourd'hui, la demande d'appareils qui peut gérer des charges d'énergie plus élevées, résister à des conditions de fonctionnement extrêmes et maintenir la fiabilité auprès de la durée de vie prolongée n'a jamais été plus grande. Au cœur de ce défi se trouve la carte de circuit imprimé (PCB), la fondation sur laquelle chaque système électronique est construit. Alors que les PCB standard sont largement utilisés,PCB en cuivre lourdont acquis une importance pour les applications où la capacité de charge actuelle, la gestion thermique et la durabilité sont essentielles.

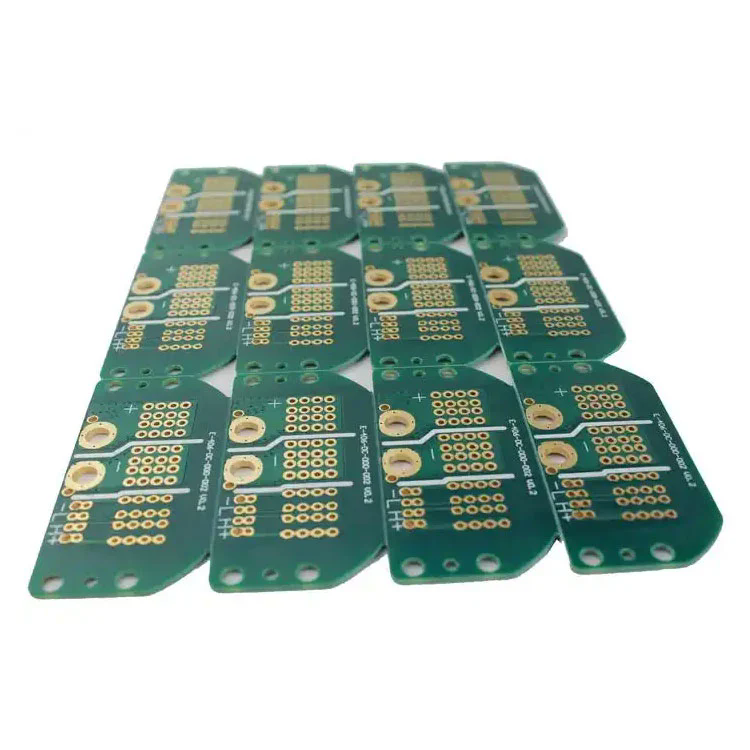

Un PCB en cuivre lourd est défini comme une carte de circuit imprimé avec des conducteurs de cuivre qui sont nettement plus épais que ceux trouvés dans les PCB standard. Alors que les PCB réguliers comportent généralement une épaisseur de cuivre entre 1 oz / pi² (35 µm) et 3 oz / pi² (105 µm), les PCB cuivrés lourds commencent à 3 oz / pi² et peuvent atteindre 20 oz / pi² ou même plus, selon le processus de fabrication et les exigences d'application.
L'utilisation de couches de cuivre épaisses permet à ces cartes de transporter des courants plus élevés sans surchauffer, de dissiper la chaleur plus efficacement et de supporter des conditions environnementales sévères telles que des températures extrêmes, des vibrations et une contrainte mécanique. Au fur et à mesure que les industries passent vers l'électrification, les énergies renouvelables, les véhicules électriques et l'automatisation industrielle, les PCB cuivrés lourds jouent un rôle central pour assurer les performances et la sécurité.
Les industries clés où les PCB en cuivre lourds sont indispensables comprennent:
Électronique d'alimentation: onduleurs, convertisseurs d'alimentation et systèmes de contrôle des moteurs.
Automobile: Systèmes de gestion et de charge de la batterie des véhicules électriques.
Énergie renouvelable: systèmes d'énergie solaire et contrôleurs d'éoliennes.
Military and Aerospace: Défense électronique et avionique.
Équipement industriel: dispositifs de commutation à courant élevé et machines lourdes.
La raison pour laquelle les PCB en cuivre lourds sont simples: sans eux, les systèmes de haute puissance échoueraient prématurément, surchauffent ou souffriraient de connexions peu fiables qui pourraient compromettre la sécurité et la fonctionnalité.
La force des PCB en cuivre lourds réside dans leurs caractéristiques de conception uniques, qui offrent des performances améliorées au-delà de ce que les PCB standard peuvent atteindre.
Les traces de cuivre plus épais permettent de s'écouler beaucoup plus de courant sans génération de chaleur excessive. Cela les rend idéaux pour les applications à courant élevé telles que les systèmes de distribution d'énergie, les circuits de charge de batterie et les convertisseurs d'alimentation.
Dans les systèmes électroniques, la surchauffe est l'une des principales causes de défaillance des composants. Les PCB de cuivre lourds excellent à la chaleur en raison de leurs couches de cuivre plus épaisses, réduisant les points chauds et maintenant une température de fonctionnement stable même sous des charges exigeantes.
Avec des conducteurs de cuivre robustes, ces planches résistent à la contrainte mécanique, à la fatigue de l'articulation de la soudure et au cyclisme thermique répété. Cela les rend adaptés aux environnements où des vibrations ou des changements de température soudains se produisent.
Au lieu d'utiliser plusieurs couches ou planches surdimensionnées pour distribuer des PCB en cuivre lourds actuels, les ingénieurs permettent aux ingénieurs de concevoir des systèmes compacts avec moins de couches. Cela entraîne des économies de coûts dans les matériaux, une réduction du temps d'assemblage et une utilisation plus efficace de l'espace.
Les PCB en cuivre lourds peuvent intégrer à la fois des circuits à courant élevé et de contrôle sur la même carte. Cela élimine le besoin de cartes séparées, rationalisant la conception et améliorant la fiabilité globale du système.
| Paramètre | Options de spécification |
|---|---|
| Épaisseur de cuivre | 3 oz / pi² à 20 oz / pi² (105 µm - 700 µm) |
| Matériel de conseil | FR-4, polyimide, FR-4 TG élevé, céramique, noyau métallique |
| Nombre de couches | 2–12 couches (personnalisables selon l'application) |
| Résistance thermique | Optimisé pour une dissipation de chaleur élevée, compatible avec les dissipateurs de chaleur |
| Résistance diélectrique | Résistance à haute tension jusqu'à 5 kV ou plus |
| Finition de surface | Hasl, Enig, OSP, Immersion Silver, Immersion Tin |
| Applications | Alimentations, onduleurs, automobiles, systèmes d'énergie renouvelable |
Ces spécifications mettent en évidence pourquoi les PCB en cuivre lourds se distinguent pour manipuler les doubles défis du courant élevé et de la température élevée.
Pour les fabricants et les concepteurs de systèmes, le choix des PCB en cuivre lourd est plus qu'une simple décision technique - c'est un investissement stratégique qui a un impact sur la qualité des produits, la compétitivité du marché et la fiabilité à long terme.
Durée de vie plus longue de l'électronique
En distribuant la chaleur efficacement et en empêchant les échecs localisés, les PCB cuivrés lourds étendent considérablement la durée de vie opérationnelle des appareils.
Sécurité et fiabilité
Dans des secteurs comme les dispositifs médicaux, la défense et l'automobile, l'échec n'est pas une option. Les cartes de cuivre lourdes offrent des performances stables dans des conditions critiques.
Flexibilité de conception
La capacité d'intégrer les circuits de puissance et de contrôle sur le même PCB simplifie la conception, réduit l'espace et minimise la complexité du système.
Réduction des coûts d'entretien
La construction durable entraîne moins de remplacements, moins de temps d'arrêt et de dépenses d'entretien inférieures au fil du temps.
Support des tendances de haute puissance
Avec le changement mondial vers les véhicules électriques, les énergies renouvelables et les systèmes à haute efficacité, les PCB en cuivre lourds fournissent la base de l'innovation.
Véhicules électriques (EVS): les PCB en cuivre lourd prennent en charge les systèmes de gestion des batteries, les infrastructures de charge et les circuits de contrôle à courant élevé.
Énergie renouvelable: les onduleurs d'énergie solaire et les contrôleurs d'éoliennes s'appuient sur ces planches pour gérer les charges fluctuantes.
Équipement médical: les appareils comme les machines IRM et les équipements à rayons X nécessitent des circuits à courant élevé fiables.
Automatisation industrielle: les lecteurs moteurs et les systèmes robotiques dépendent de PCB de haute puissance stables.
Q1: Pourquoi les PCB cuivrés lourds sont-ils plus chers que les PCB standard?
R: Le coût plus élevé résulte de processus de fabrication spécialisés, de placage de cuivre plus épais et de exigences de laminage plus robustes. Cependant, l'investissement est justifié par une meilleure fiabilité, une durée de vie plus longue et une réduction des coûts globaux du système dans les applications de haute puissance.
Q2: Pourquoi les PCB standard ne peuvent-ils pas être utilisés dans des systèmes à courant élevé au lieu de PCB cuivrés lourds?
R: Les PCB standard ont une épaisseur de cuivre limitée, ce qui restreint la capacité de transport du courant et la dissipation de la chaleur. Les utiliser dans des environnements de haute puissance entraînerait une surchauffe, des défaillances prématurées et des risques de sécurité. Les PCB en cuivre lourds sont spécifiquement conçus pour surmonter ces limitations.
Alors que les industries adoptent l'électrification, les énergies renouvelables et la transformation numérique, la demande de PCB à haute fiabilité et haute performance ne fera que croître. Les PCB en cuivre lourds ne sont pas seulement une solution actuelle - ils sont une base pour l'avenir.
Mobilité électrique: avec la poussée globale vers les véhicules électriques, les systèmes de charge et les batteries à haute capacité reposent sur des PCB robustes pour la gestion de l'alimentation.
Énergie verte: les systèmes d'énergie solaire et éolienne exigent des cartes qui peuvent gérer les charges de puissance fluctuantes sans compromettre les performances.
Infrastructure 5G et IoT: les réseaux à haute performance nécessitent des PCB qui peuvent prendre en charge des courants élevés pour les stations de base et les appareils connectés.
Miniaturisation des systèmes d'alimentation: les concepteurs réduisent la taille des appareils sans sacrifier la puissance, ce qui rend les PCB cuivrés lourds indispensables.
Les entreprises qui adoptent des PCB en cuivre lourds à l'épreuve de leurs systèmes contre l'augmentation des demandes d'énergie et les réglementations de sécurité plus strictes. De la réduction de l'impact environnemental à l'amélioration de la fiabilité des produits, ces conseils offrent une valeur inégalée.
ÀFanway, nous nous consacrons à la fabrication de PCB en cuivre lourd de haute qualité qui répondent aux exigences strictes des industries modernes. Notre expertise en fabrication avancée, combinée à un engagement envers la durabilité et la précision, garantit que chaque conseil d'administration offre des performances exceptionnelles dans des environnements de haute puissance.
Que votre entreprise fonctionne dans l'automobile, les énergies renouvelables, l'automatisation industrielle ou l'aérospatiale, Fanway fournit des solutions de PCB sur mesure pour vous aider à réussir à long terme. Pour plus d'informations, des spécifications détaillées ou des demandes de renseignements,Contactez-nousAujourd'hui et découvrez comment Fanway peut soutenir vos projets avec une technologie de PCB en cuivre lourde de classe mondiale.
-
